绘图软件系统-如何设计更大、更复杂的演出系统？

国外的设计师从上世纪八十年代开始就使用 AutoCAD 制作舞台工程图纸了。当时，获取这个软件的价格昂贵、学习它也是很难的，但计算机制图被引入我们行业的那一刻，就代表了一个新时代的诞生。

后来又陆续诞生了WYSIWYG、3D、MAYA、C4D、VictorWorks这些产品，如今我们很难想象要是没有它们的话，我们得如何设计更大、更复杂的演出系统。国内大部分同行至今还在使用CAD，可能价格是阻挡他们过渡到上述方案的主要因素。

Lumax Software LLC 的 Drafty 或许值得一试。

首先绘图软件系统，它使用便捷

根据目标物体的位置，软件可以自动生成初步的图纸。然后使用者再提供灯具的高度、间隔、所需光束直径和投影角度等基本参数，该软件就会自动将灯具放置在理想的悬挂位置。接下来的配接也可以自动生成。而且该软件知道灯具直接相互的位置关系，因此可以避免它们的碰撞。这些看似不重要的基础工作其实可以大大缩短整个制图时间。

毕竟是专业演出制图软件，它的 Beams Visualizer 功能根据灯具和镜头类型，直接给出可视化的光束、光斑外形，还能手动增加遮扉绘图软件系统，这对光区控制比较严格的演出来说是极为重要的一步。另外还有一个模块可以检查不同视角下的台上设备是否穿帮。

该软件的许多功能一目了然，但有一系列视频可以帮助您更好地理解。话虽如此，在我使用过的任何照明/AV CAD 软件中，Drafty 可能拥有最简单的学习曲线，但它仍然具有您在 CAD 程序中期望的许多功能。您可以复制灯具（以英寸、英尺或米为单位输入数量和间距）、镜像、移动、对齐、空间等。它根据您正在使用的元素为您管理图层，并且可以自动编号和分配通道。数据库管理器还可以帮助您管理您的文书工作，并且它与绘图动态链接。该软件包括一个边框和一个图例，它们会根据您的登录信息和您放置在绘图中的对象自动填充。您还可以添加徽标以获得更专业的外观。

其次，它模板众多

软件会时常更新灯库，它目前已经涵盖了来自所有主要制造商的数千种的灯具信息，以及灯光、音响、配件、索具等专业制图符号。专业版套餐中还包括桌椅、门窗和其他常用物品。使用者通过简单的操作即可快速搭建与实际演出场地情况相近的基础布局。对于只需要在大体上还原场地环境而不需要在细节追求绝对一致的演出来说，这也是非常贴心的。

价格

Drafty采取订阅制付费，三种订阅可供选择：

因此，追求实用性的话，Drafty的确是比那些大牌软件要亲民的多。

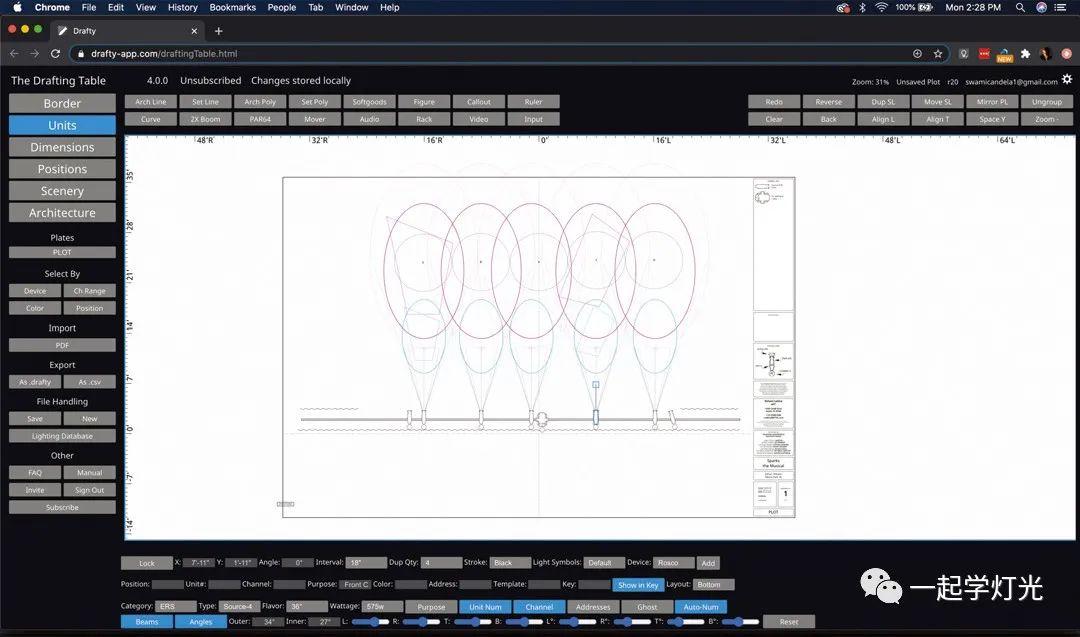

关键一点差点忘了说，它是一个网页版的程序，能上网就能试用（可能需要搭梯子），我已经试着画了几张图了。
