一、FLV格式构造

FLV文件由FLV Header和FLV Body构成。

FLV Header

FLV Body

总体格式：

类型

字节数

描述

FLV Header

文件标志

3

固定 F(0x46) L(0x4C) V(0x56)

FLV版本号

1

一般为0x01

内容标示

1

第0位和第2位，分别标识video和audio存在的情况。比如0x05, 00000101,代表既有视频，也有音频

FLV消息头长度

4

从File Header开始到File Body开始的字节数，版本1中总为9

FLV Body

Previous Tag size0 (4字节) 表示前一个Tag的长度

Tag1

Tag Header

Tyep（1字节）表示Tag类型，包括音频（0x08），视频（0x09）和script data（0x12），其他类型值被保留

DataSize（3字节）表示该Tag Data部分的大小

Timestamp（3字节）表示该Tag的时间戳

Timestamp_ex（1字节）表示是时间戳的扩展字节，当24位数值不够时，该字节最高位将时间戳扩展为32位数值

StreamID（3字节）表示stream id总数0

Tag Data

不同类型Tag的data部分结构各不相同，但header的结构是相同

Previous Tag size1 (4字节) 即Tag1的大小

Tag2

Previous Tag size2 (4字节) 即Tag2的大小

... ...

Tagn

Previous Tag sizen (4字节) 即Tagn的大小

二、FLV Header头部信息

头部分由以下几部分组成：

Signature(3 byte) + Version(1 byte) + Flags(1 byte) + DataOffset(4 byte)

字段名

字节数

描述

signature

3

固定FLV三个字符作为表示，0x46 0x4C 0x56

Version

1

表示FLV的版本号，一般都是1

Flags

1

内容标识，第0位和第2位，分别标识video和audio存在的情况。比如0x05, 00000101,代表既有视频，也有音频

DataOffset

4

表示FLV的header长度，这里可以看到固定是9

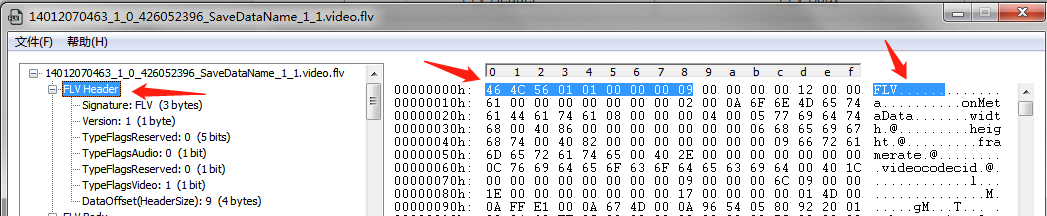

图示：

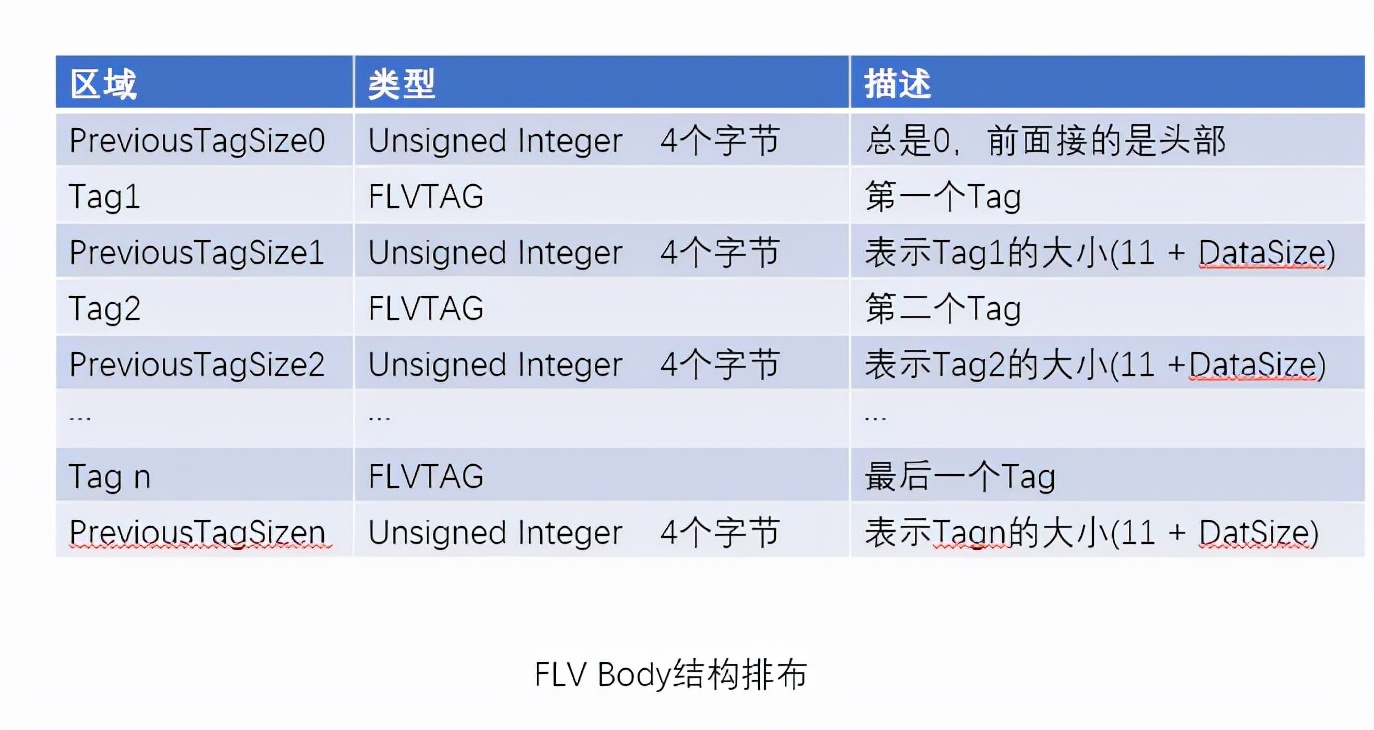

三、FLV BODY 文件内容部分

Body是由一个个Tag组成的，每个Tag下面有一块4个字节的空间，用于记录这个Tag的长度。这个后置的PreviousTagSize用于逆向读取处理，表示的是前面的Tag的大小。

FlV的组成由一系列的back-pointers + tag构成

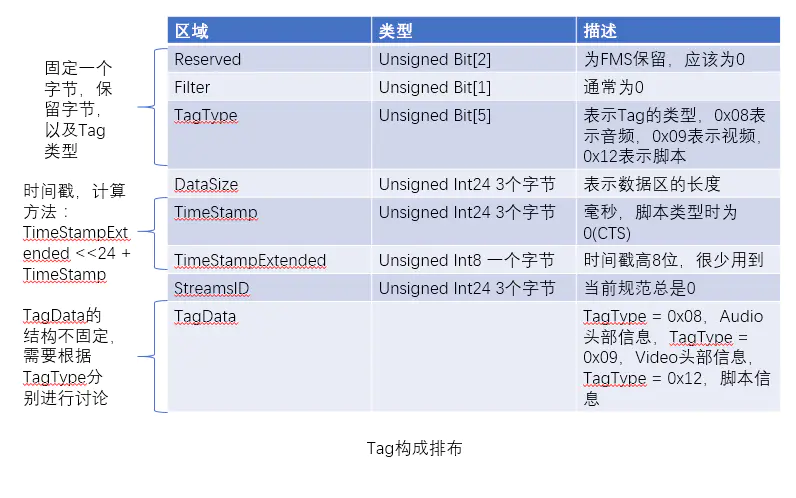

tag组成：

字段名

字节数

描述

tag type

1

8为Audio，9为Video，18为Scripts

tag data size

3

表示tag data的长度，从stream id后算起

Timestreamp

3

时间戳

TimestampExtended

1

时间戳扩展字段

streamId

3

总是0

tagData

n

数据部分

四、Script的TagData内容

1、脚本Tag一般只有一个，是flv的第一个Tag,用于存放flv的信息，比如duration、audiodatarate、creator、width等；

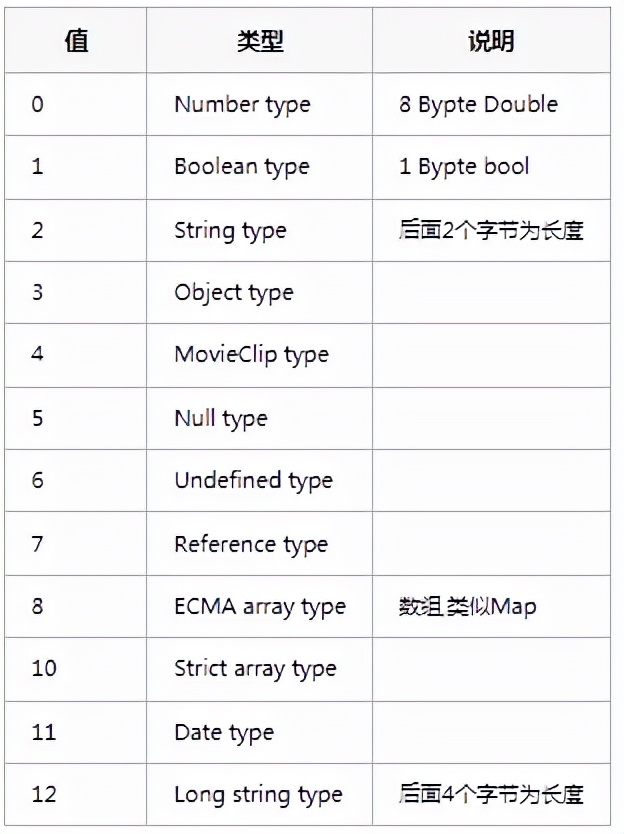

2、所有数据都是以 数据类型 + （数据长度） + 数据的格式出现的，数据类型占1byte，数据长度看数据类型是否存在。

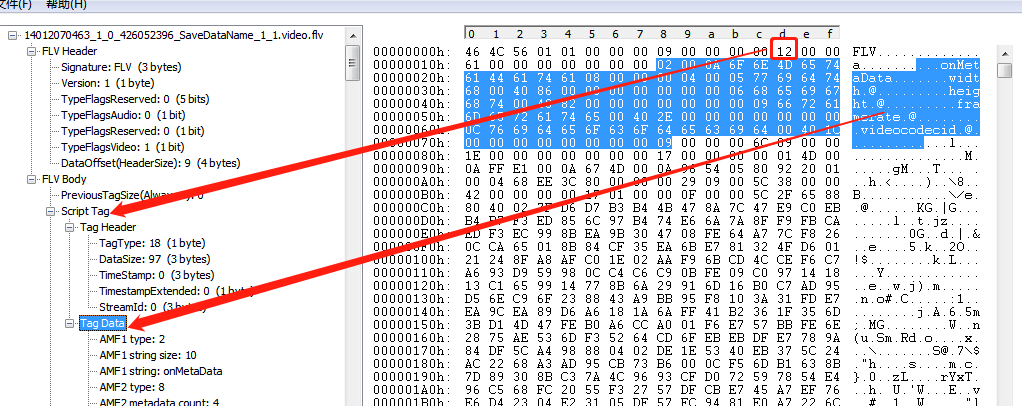

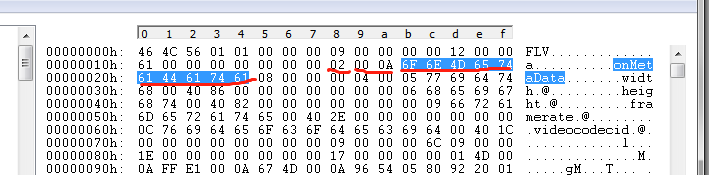

比如如下图：

type = 0x02 对应Stringsize = 0x0A = 10 长度value = 0x6F 0x6E....0x61 = onMetaData 正好是10个字节。

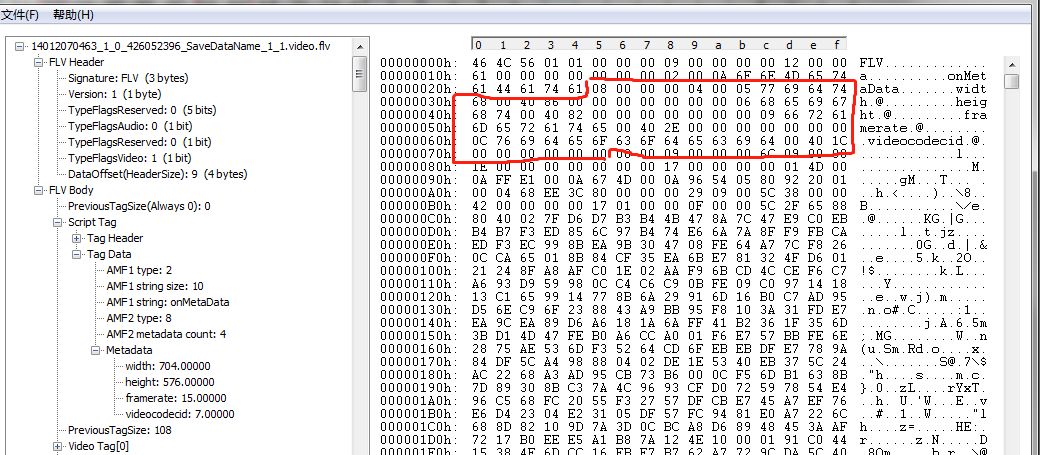

3、Tag Data结构包含两个AMF包。第一个AMF包装“onMetaData”标志java视频格式转换mp4，第二个AMF包封装一个数组类型，这个数组中包含了音视频信息项的名称和值。

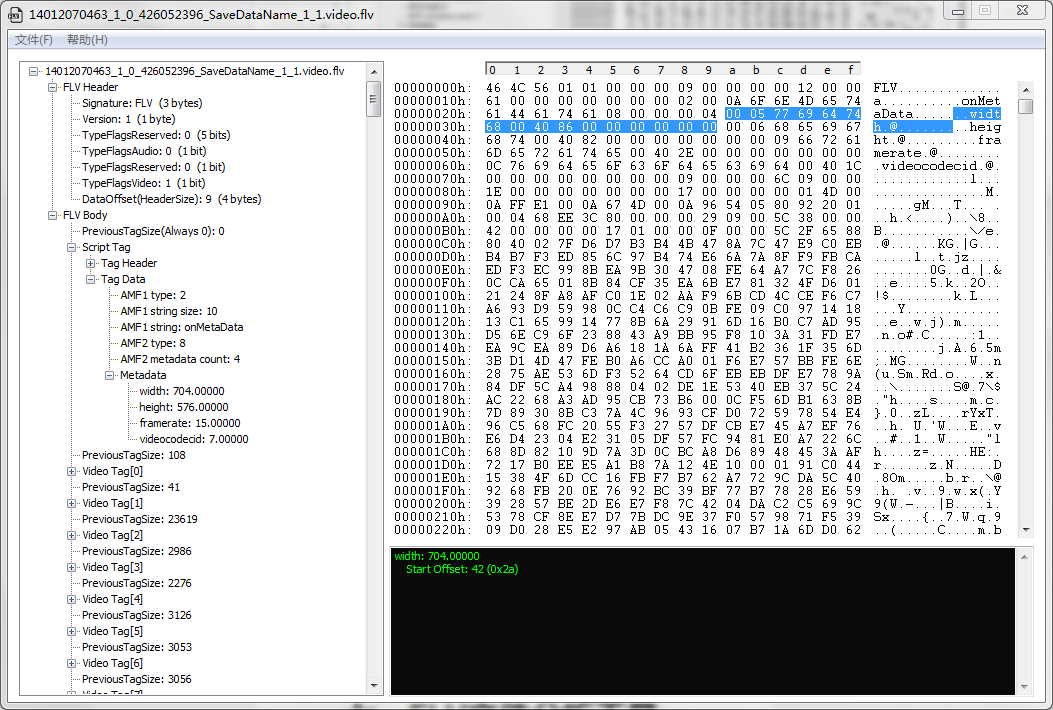

上图为第二个AMF

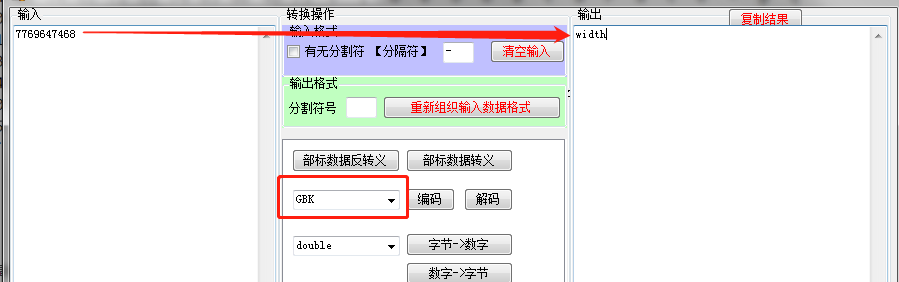

type = 0x08 对应ECMA array type。类似Map, 后面4个字节为数组的个数（00000004，表示有4个键值对），然后是键值对，第一个2个字节的键名长度（0005java视频格式转换mp4，长度为5），接下来就是键名（0x7769647468 = "width"）。

之后就是数据类型，然后根据类型来判断长度，键名过后是0x00，表示之后跟着8个字节的double类型，0x415387295596 = 704.000，这之间的相互转换可以自行百度“IEEE 754”

说明：

java中double通过IEEE754转long的方法

double b = 23.45;long value = Double.doubleToRawLongBits(b);

五、Video的TagData内容

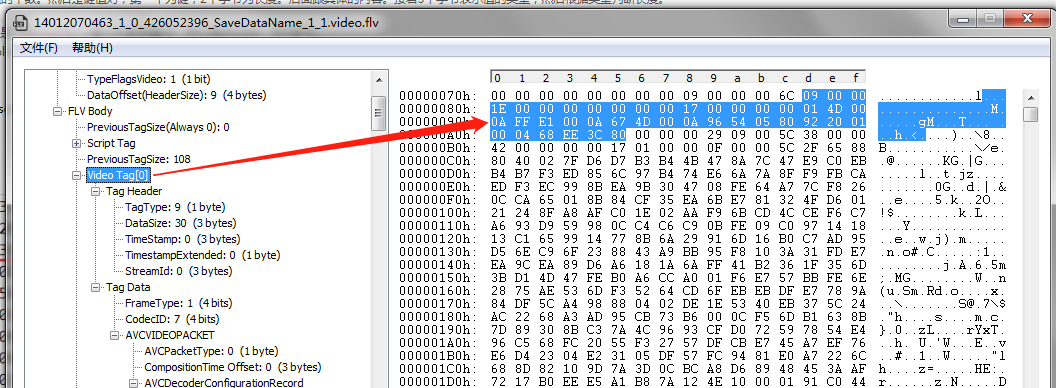

type=0x09size=0x00001E=30。长度为30timestreamp=0x000000TimestampExtended = 0x00streamId = 0x000000

之后的数据就是 ：视频信息+数据

0x17 前四位是帧类型Frame Type，后四位为编码ID(CodeId)

FrameType = 1 ; CodeId = 7

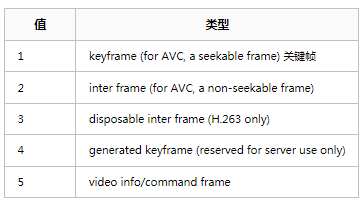

帧类型

编码ID

当CodeID = 7 （AVC(H.264)）的情况，VideoTagHeader会多出4个字节的信息，AVCPacketType和CompositionTime。

AVCPacketType占1个字节

值

类型

0

AVCDecoderConfigurationRecord（AVC sequence header）

1

AVC NALU

2

AVC end of sequence (lower level NALU sequence ender is not required or supported)

AVCDecoderConfigurationRecord：包含着是H.264解码相关毕竟重要的SPS（序列参数集）和PPS（图像参数集）信息。在给AVC解码器推送数据流之前一定要把sps和pps信息送出，否则的话解码器不能正常解码。AVCDecoderConfigurationRecord在flv文件中一般出现一次，也就是第一个video Tag。

CompositionTime占3个字节

条件

值

AVCPacketType == 1

Composition time offset

AVCPacketType != 1

0

AVCDecoderConfigurationRecord格式：

0x01 + sps[1] + sps[2] + sps[3] + 0xFF + 0xE1 + sps size(2个字节) + sps + 01 + pps size（2个字节） + pps

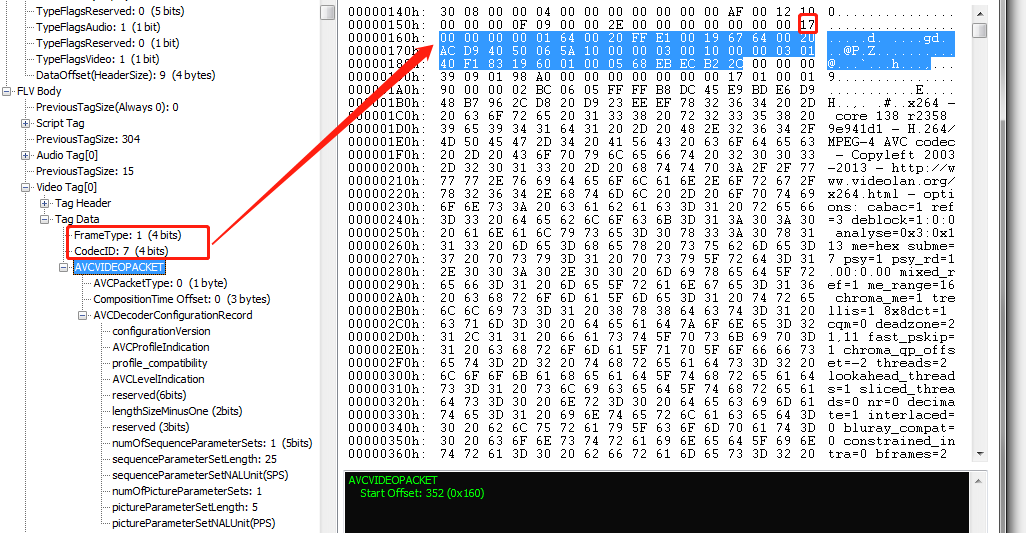

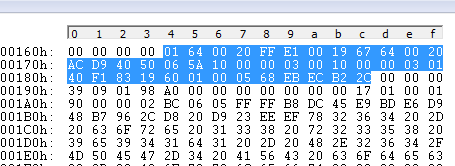

如图所示：

sps[1] = 0x64sps[2] = 0x00sps[3] = 0x20sps size = 0x0019 = 25跳过25个字节后，是0x01pps size = 0x0005 跳过5个字节，就到了back-pointers。解析出sps和pps tag后，后面的video tag就是真正的视频数据内容。

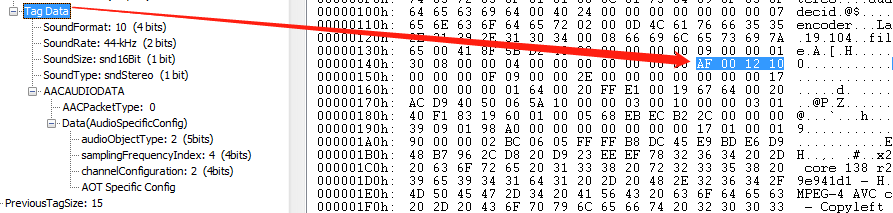

六、Audio的TagData内容

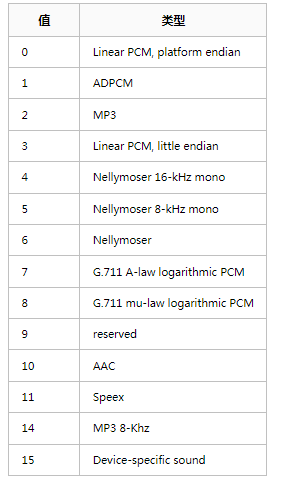

与视频格式类似，前四位为音频格式，

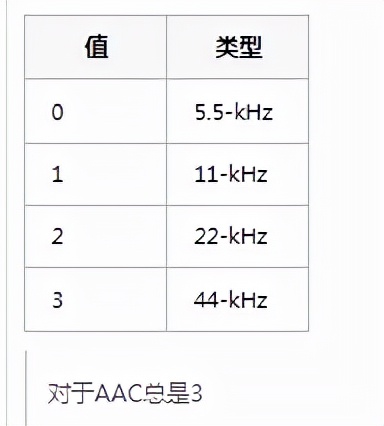

接着2位为采样率

接着1位为采样的长度

七、FLV文件分析工具

工欲善其事必先利其器，所以有款强大的分析工具，对于提高效率是有多么重要，FlvAnalyzer就是一款强大的flv分析工具。图形界面如下，大家可以自行去网上下载。

本文到此结束，希望对大家有所帮助。
