CPU的频率步进100MHz，但做一个高于100MHz的时钟发生器也不是不可以，但是默认的base clock（BCLK，base clock）是100MHz。 其实这个100MHz是可以通过编程改变的，它可以比100MHz大很多，甚至到200MHz！ 这样我们就可以完全把CPU倍频步长改成我们需要的值，120？ 甚至200。

CPU倍频原理

由于Intel放弃了前端总线（FSB），CPU频率的计算就很简单了：

CPU主频=基频×倍频

基频（Base Clock，BCLK）是南桥PCH的PLL发出的基本时钟信号：

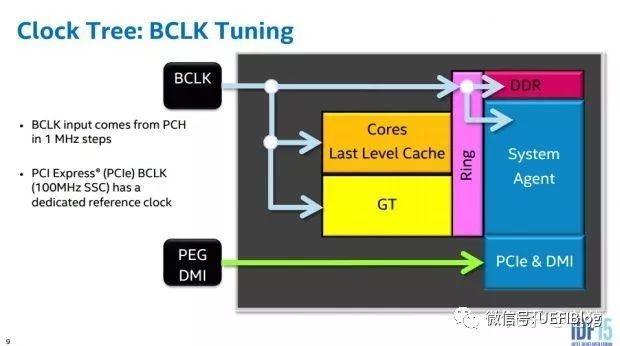

它一直传递到 CPU，CPU 为核心和许多非核心部分（内存控制器、GPU 等）提供基本时钟信号：

基本频率默认为 100MHz，可以提高到 200MHz 甚至更高。 因为它不仅为CPU内核提供基频信号内存频率 前端总线，而且服务于众多CPU中的小伙伴。 增加它，内存频率、Cache频率、GPU频率等都会成倍增加。 正因为如此，提高它会提高CPU整体的出货速度，但也容易造成某些部分的不稳定。

有了基频，CPU中的每一个器件都不是工作在100MHz，背后有一个倍频器（Multiplier）为自己服务。 例如，核心、GPU、Cache 和内存控制器等都有自己的倍频器。

例如标称3.5GHz的CPU，其基础频率为100MHz，核心倍频为35，计算为

100 × 35 = 3500MHz=3.5GHz

很简单，不是吗？

BCLK从哪里来？

那么BCLK是主板上的晶振加上PLL锁相环做成的吗？ 不。

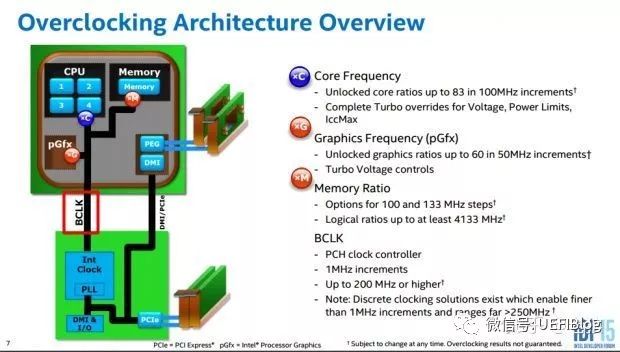

如我红框标注的，BCLK来自南桥内部晶振+PLL。 当然BCLK也可以选择外部时钟源，但大多数主板都不是这样设计的。 BCLK默认值为100MHz，可以1MHz、1MHz为步长增加，甚至达到200MHz以上。

在哪里调节BCLK？

在 BIOS 中：

但需要注意的是，这样超频后，所有基于BCLK的CPU内部元件都被超频了。 比如我们CPU radio的原理是35，Cache的倍频是45内存频率 前端总线，内存控制器IMC是12，原来的频率是：

35 X 100 = 3.5GHz

45 X 100 = 4.5GHz

24 X 100 = 2.4GHz

如果我们BCLK变为120MHz

35 X 120 = 4.2GHz

45 X 120 = 5.4GHz

24 X 120 = 2.88GHz

这种正面超频，死机后很难判断哪里有问题，不推荐。 建议单独调整每个八度。

综上所述

来自PCH的BCLK决定了CPU的频率步进为100MHz，这个数字是可以调整的，不是固定的。
