前端架构

从宏观角度介绍了大型网站架构。

从本文开始，我们将着重于细节，一一介绍前面章节中提到的前端、后端、云计算服务层的技术架构。

其中，前端部分直接影响到用户体验，因此本文首先介绍一下前端部分的架构。

需要注意的是，这里的前端指的是B/S架构网站中的前端网页，是一个静态网页。

前端如何工作

在讨论前端架构之前，我们先搭建一个前端web服务器，然后通过构建一个简单的网页来了解它的工作原理。 了解了前端网页的工作原理之后，我们才能更好的理解前端架构需要注意的细节。

网站服务器搭建

如果一个网页想要被非原生浏览器访问，就需要架设一个网络服务器。 目前主流的web服务器软件有3种，分别是Apache、IIS和Nginx。

Apache 是目前使用最多的网络服务器软件。 其性能极其稳定，扩展模块全面多样，可运行于Windows、Linux等多种平台。 IIS 是 Microsoft 提供的基本 Internet 服务。 除了提供Web服务外，它还提供FTP、NNTP和SMTP等服务，但IIS只能运行在Windows操作系统上； Nginx是一款轻量级的Web服务器软件，支持负载均衡、反向代理等功能。 扩展模块虽然不如Apache全面，但比Apache占用内存和资源少，在高并发处理上表现更好。

Web服务器的选择需要根据具体情况来确定。 对于一般的大型网站，由于服务器操作系统一般基于比较稳定的Linux，服务器需要应对大量的网页请求（高并发），本书选择Nginx作为Web服务器软件。

Nginx的安装以Windows系统和CentOS系统为例。 之所以选择这两个系统进行介绍，是因为Windows一般是开发者在开发时使用的操作系统，而CentOS一般是网站服务器操作系统。

1.Windows系统安装Nginx

Windows系统安装Nginx的具体步骤如下：

（1）从Nginx官网（）下载Nginx，一般选择下载稳定版。 官网的Nginx版本划分如图3.1所示。 这里我们下载Windows系统上的稳定版。

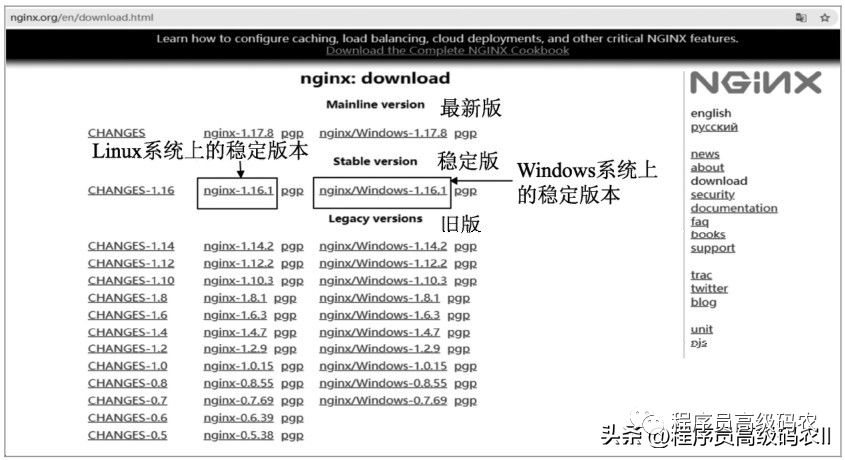

图3.1 Nginx官网版本划分

(2)下载Nginx压缩包后，解压到一个目录下。 目录结构如图3.2所示。 其中html文件夹默认存放网页资源，conf文件夹存放Nginx的相关配置文件，logs文件夹存放Nginx运行日志。

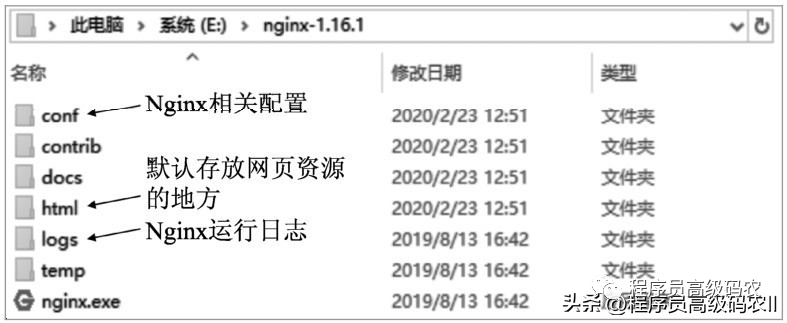

图3.2 解压后的Nginx目录结构

(3)修改Nginx配置，Nginx配置文件为conf/nginx.conf。 默认配置文件如代码3.1所示，其中“...”表示省略，“#”后为属性注释。 对于本地调试，保持默认配置即可。

代码3.1默认Nginx配置

……

服务器 {

听80; #port，80是HTTP的默认端口

服务器名称默认服务器； ＃服务名称

……

地点 / {

根 HTML； #Web资源文件夹，其中html指的是图3.2中的html文件夹

索引index.html； #网站默认页面

}

……

}

……

……

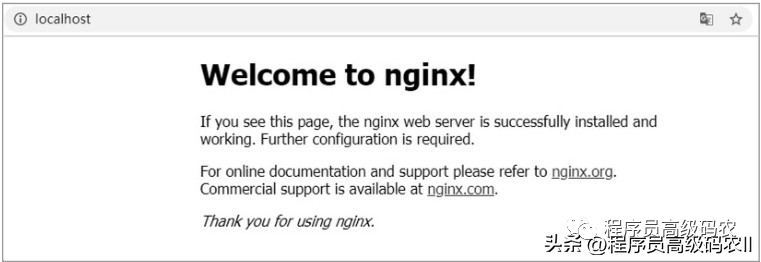

(4) 启动服务，双击图3.2中的nginx.exe文件，运行窗口闪过。 在不修改默认配置正常启动的情况下，在浏览器中输入地址会打开Nginx的默认网页，如图3.3所示。 默认网页是图 3.2 中 html 文件夹中的 index.html。

图 3.3 Nginx 默认网页

如果无法正常启动，可以在图3.2的logs文件夹中查看运行日志。 启动失败一般是端口冲突导致的。 此时可以修改步骤（3）中的listen配置项。

如果在步骤（3）中修改了server_name和listen配置项，需要在浏览器地址栏输入server_name:listen。 例如设置server_name为192.168.3.3，监听8081，则应在浏览器地址栏输入：8081。 一般情况下，只需将 server_name 设置为 default_server 即可。

此外，还可以通过在任务管理器中结束所有nginx.exe任务来关闭Nginx服务，如图3.4所示。

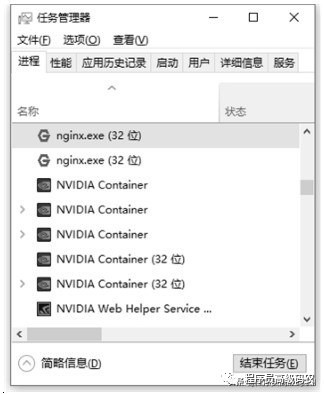

图 3.4 关闭 Nginx 服务

(5)设置防火墙。 如果非原生浏览器要访问网页，需要设置防火墙端口的权限。 对于大型网站，服务器系统一般为Linux，Windows系统下安装Nginx一般只是为了方便本地开发。 非本地浏览器访问的场景比较少，所以不需要防火墙设置。 如果开发过程中有非本地访问，可以暂时关闭Windows防火墙。

2.在CentOS系统中安装Nginx

在Centos系统安装Nginx时，虽然也可以从官网下载安装，但是操作比较复杂。 所以这里推荐使用yum安装。 这种安装方式简单、方便、不易出错。 具体操作步骤如下：

(1) 添加Nginx源。 CentOS系统默认不包含Nginx源。 添加Nginx源的命令如代码3.2所示，其中“\”为换行符。 添加成功后，/etc/yum.repos.d目录下会多出一个nginx.repo文件。

代码3.2命令添加Nginx源

sudo rpm -ivh \

el7.ngx.noarch.rpm

(2) 安装Nginx的命令如代码3.3所示。 CentOS系统中，Nginx默认安装在/etc/nginx目录下，配置文件为/etc/nginx/nginx.conf，运行日志路径为/var/log/nginx/，默认web资源存储在 /usr/share /nginx/html/ 目录中。

代码3.3命令安装Nginx

sudo yum -y 安装 nginx

(3) 修改配置。 Nginx的配置文件是/etc/nginx/nginx.conf。 默认配置文件如代码3.4所示，其中“...”表示省略，“#”后为属性注释。 对于本地调试，保持默认配置即可。

代码3.4 CentOS系统Nginx配置

服务器 {

听80; #port，80是HTTP的默认端口

服务器名称默认服务器； ＃服务名称

……

地点 / {

根/usr/share/nginx/html； #网页资源文件目录

索引index.html； #网站默认页面

}

……

}

……

(4) 启动服务。 设置Nginx自动启动、启动服务、停止服务的命令如代码3.5所示。 其中“#”表示注释部分，在输入命令时不需要，后面不再详述。

代码3.5 Nginx启动命令

sudo systemctl enable nginx #设置开机启动

sudo systemctl start nginx #启动服务

sudo systemctl 停止 nginx #停止服务

(5) 配置防火墙。 一般在第（4）步配置后就可以启动Nginx，但是如果开启了防火墙，非本地浏览器是无法访问网页的，所以这里需要配置防火墙。 配置防火墙的命令如代码3.6所示，需要依次执行命令。

代码3.6命令配置防火墙

sudo firewall-cmd --add-service=http --permanent #开启防火墙的HTTP服务

#开启端口，根据Nginx的端口配置，替换80即可

sudo firewall-cmd --add-port=80/tcp --permanent

sudo firewall-cmd --reload #重启防火墙

防火墙配置成功后，非本地浏览器访问网页效果如图3.5所示。

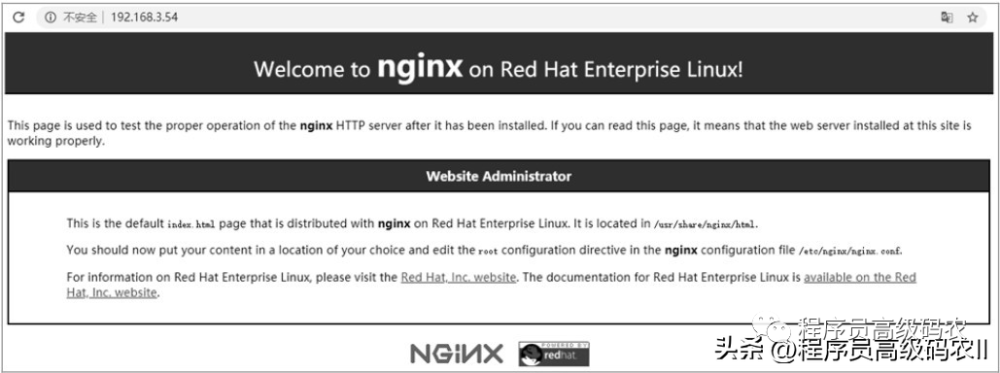

图 3.5 非原生浏览器访问网页

需要注意的是，如果有明确的Nginx版本要求，需要到官网下载安装。

建立一个简单的网页

安装Nginx后，有一个默认的网页，如图3.3或图3.5所示。 这个网页只有一个HTML文件，与我们通常的网页结构不同。 这样的网页会导致我们不能完全理解前端网页的工作原理。 我们一般会将一个网页分为一个HTML文件、多个CSS样式文件和多个JavaScript文件，所以在介绍前端工作原理之前，我们还需要构建一个简单的网页，其中会包含一个HTML文件、两个CSS文件文件和两个javascript文件。

注意：本节构建的网页只是为了方便解释3.1.3节，其中的编码细节不作为实际编码的参考。

1. 创建一个 HTML 文件

创建一个 abc.html 文件，如清单 3.7 所示。 HTML文件主要用于设置网页的属性和定义页面元素。 该页面的元素主要包括标题、一行文字和按钮。

代码 3.7 abd.html文件的代码

简单的例子

简单的翻译例子

你好世界。

转变

这里需要明确的是，一个网页除了嵌入iframe的情况外，只有一个HTML文件。 在HTML的规范中，除了这样的标准声明外，还应该包括其他内容。 里面的内容主要包括head元素()和body()两部分。 head元素主要包括一些网页属性的设置，body是定义网页元素的部分。

一个HTML文件可以引用多个CSS样式文件，被引用的CSS文件的位置一般在中间，有利于网页的加载，在后面的工作原理讲解中会详细说明.

一个HTML文件可以引用多个JavaScript脚本文件，引用的位置一般在末尾，有利于网页的显示，也可以避免一些错误，在后续的工作原理中会详细说明.

注意：网页元素（如按钮等）写在外面或外面，网页仍会正常显示，因为浏览器有容错机制，但这不是HTML规范的初衷.

2.创建两个JavaScript文件

下面创建两个 JavaScript 文件，用于网页的交互处理。 第一个文件名为js_1.js，如代码3.8所示，其内容主要定义了两个变量。

代码 3.8 js_1.js文件代码

var EnglishText = "你好，世界。";

var ChineseText = "你好，世界。";

另一个文件名为js_2.js，如清单3.9所示，其内容是对网页上的文本进行转换。 该函数在网页点击按钮后被调用，代码3.7中的“转换”绑定了translates()函数。

代码 3.9 js_2.js文件代码

var 翻译 = 函数 () {

var text = document.getElementById("id_text").innerText;

如果（文本==英文文本）{

document.getElementById("id_text").innerText = ChineseText;

} 别的 {

document.getElementById("id_text").innerText = EnglishText;

}

}

JavaScript本身没有命名空间等限制，只要在同一个HTML文件中引用就可以相互调用。 比如上面的例子，页面引用了js_1.js和js_2.js两个JavaScript文件，js_2.js中的函数可以直接使用js_1.js中定义的变量。

注意：这里可以将两个JavaScript文件的内容写在一个JavaScript文件中，分成两个JavaScript文件只是为了模拟多个JavaScript文件的情况。

3.创建两个CSS文件

下面创建两个 CSS 样式文件。 CSS样式文件的作用是为HTML文件中的网页元素提供样式和布局设置，比如提供字体大小、间距、颜色等设置。 一个CSS文件名为css_1.css，如清单3.10所示，其内容是定义标题的样式。 在清单 3.7 中“

简单的翻译例子

"绑定标题样式属性。

代码3.10Css_1.css文件代码

/* 定义标题的样式 */

。标题{

底部边距：10px；

字体大小：32px；

}

另一个 CSS 文件名为 css_2.css，如清单 3.11 所示，其内容是定义文本的样式。 “你好世界。” 在清单 3.7 中，通过 id(id_text) 绑定到样式属性。

代码 3.11 css_2.css 文件代码

注意：这里的两个样式定义可以写在一个CSS文件中，拆分成两个CSS文件只是为了模拟多个CSS文件的情况。

4.发布网页

为了后面解释网页地址方便，在Nginx网页资源目录下创建一个sample文件夹，将新建的abc.html、css_1.css、css_2.css、js_1.js和js_2.js文件放入sample中文件夹。 以Windows系统中的Nginx为例，其目录结构如图3.6所示。

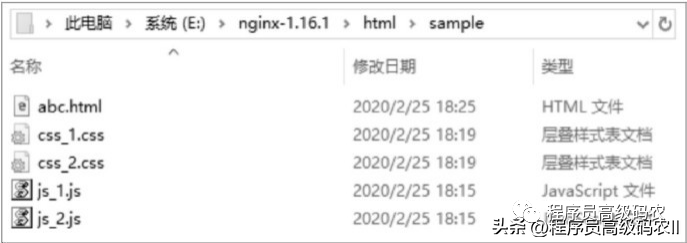

图 3.6 Nginx 目录结构

Nginx默认配置情况下，在浏览器地址栏输入

，显示页面如图3.7所示。

图 3.7 页面效果

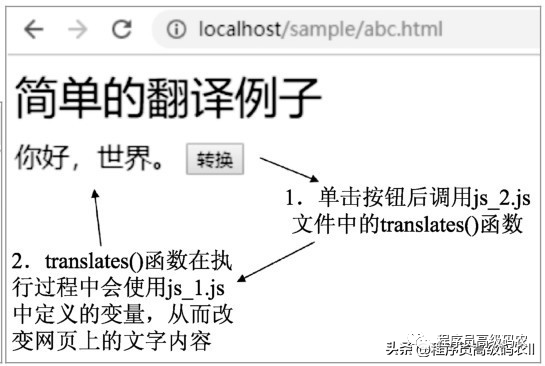

点击“转换”按钮后，文本将被转换，如图3.8所示。

图3.8 点击按钮后的网页效果

前端网页是如何工作的

在成功构建了一个简单的网页并运行之后，接下来介绍前端网页的工作原理。

通过3.1.1节和3.1.2节的介绍，我们知道一个网页要运行起来至少需要两步。 第一步是搭建一个web服务器，以便浏览器可以请求和获取网页资源文件； 第二步，将网页资源文件放到web服务器上。 网页前端的工作原理也分为两部分：一部分是浏览器加载网页资源，介绍浏览器与Web服务器的关系； 另一部分是浏览器运行网页，介绍浏览器与网页的关系。

注：本节默认以Chrome浏览器为描述对象。 虽然不同的浏览器在运行网页时的工作原理不同，但总体流程基本相同。 本节在原理说明中会省略很多细节，读者只需要有一个大概的了解即可。

1.浏览器加载网页资源

一个网站是由很多网页组成的，每个网页都有自己的地址。 以3.1.2节网页为例，在浏览器地址栏输入网址（

) 并回车，相当于向服务器发送请求。 该请求包含多个部分，如图 3.9 所示。 为了对URL有一个全面的解释，这里补充端口部分和参数部分。

解释：像这样的URL或者某个资源的网络地址，一般称为URL（Uniform Resource Locator，统一资源定位器），后面对URL或者网络地址的描述都会用URL代替。

图 3.9 网页地址结构

协议：请求网页资源的协议一般是HTTP或者HTTPS。 由于HTTPS的安全性更高，而浏览器对于使用HTTP的网站会提示“不安全”，所以现在普遍使用HTTPS。 如果使用 HTTPS，则需要对 Web 服务器进行额外配置。 但是，HTTPS只是在HTTP的基础上对通信进行了加密。 加解密过程由浏览器和Web服务器自动完成。 我们只需要配置web服务器，对网站开发本身没有任何影响。

Hostname（主机名）：这个可以是域名，也可以是服务器的公网IP。 如果是域名，域名解析服务器（DNS）会自动将域名转换为服务器的公网IP，然后才真正向Web服务器发送请求。 域名解析服务器为公共资源（一般情况下不可操作）。 购买域名后，在购买域名的网站绑定域名和服务器的公网IP，即可自动将信息同步到DNS。

端口（port）：一般使用默认端口。 端口部分如果是默认端口可以省略。 HTTP 的默认端口是 80，HTTPS 的默认端口是 443。

协议+主机名+端口：有了这三部分，Web服务器就可以接收用户发送的请求。 Web服务器收到请求后，会继续解析URL的后续部分。

Path（路径）：Web服务器根据路径查找资源。 在图3.9所示的例子中，Web服务器会根据路径/sample/abc.html找到abc.html网页文件，并将文件内容发送给浏览器。 但是，资源不一定都是文件，也可能是后端接口。 但无论请求什么资源，Web 服务器都会以字节流的形式返回内容。

参数（parameters）：来自“？” 到最后是参数部分，多个参数用“&”分隔。 参数一般在请求资源时使用，其处理不一定在服务器端进行，也可能由网页的JavaScript脚本进行处理。

注意：URL中也可以加入信息片段，一般以“#”开头在整个URL的末尾，如

＃家。 信息片段部分只会被网页的JavaScript脚本处理，所以如果只更新这部分，网页不会被浏览器刷新。

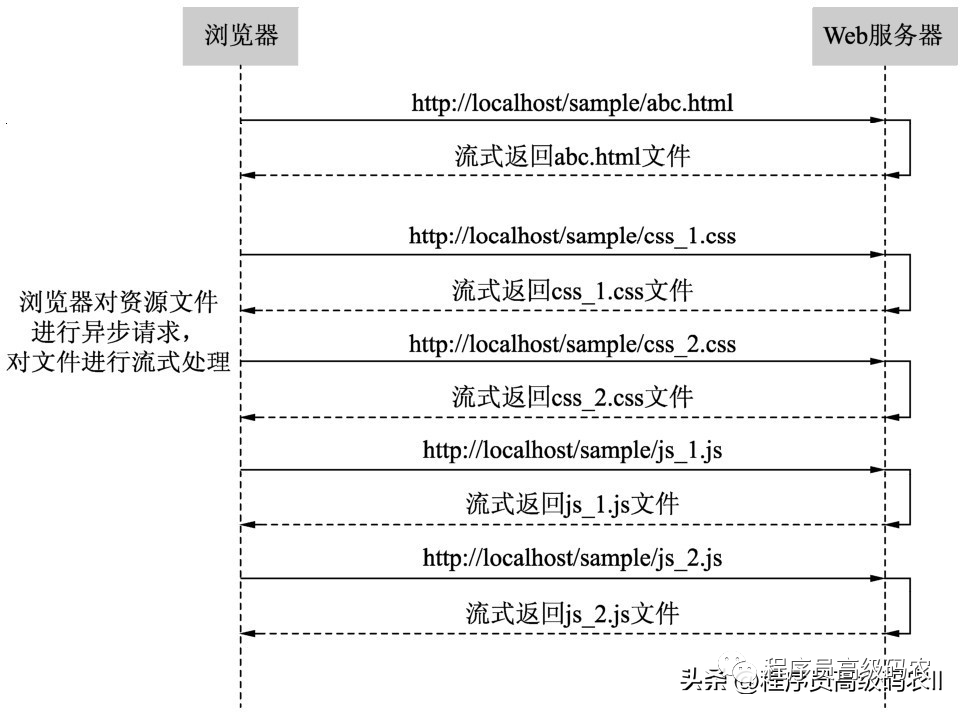

以上就是对URL的介绍，我们再回到浏览器加载网页资源的过程。 服务器收到请求后返回网页文件，浏览器解析网页文件。 当它发现网页文件中有其他资源需要下载时（如代码3.7），它会向web服务器请求一个新的文件。 以3.1.2节的网页为例前端技术架构，浏览器加载网页资源的全过程如图3.10所示。

图 3.10 浏览器加载网页资源全过程

注意：所有的文件资源都是以字节流的形式返回的，浏览器会在获取到部分内容后立即进行处理，而不是获取到所有的文件资源后再进行解析。 资源请求的方式一般是异步请求，即不会等待上一次请求的所有资源都获取完毕，才开始请求下一个网页资源。

对于图3.10所示的请求流程，可以按F12键打开浏览器的开发工具查看具体的请求详情。 以Chrome浏览器为例，其开发者工具如图3.11所示。

图 3.11 使用开发者工具查看资源请求详情

2.浏览器运行网页

浏览器显示网页的工作流程大致可以分为四个部分，即构建 DOM 树、构建渲染树、布局处理和绘制页面，如图 3.12 所示。 由于浏览器是对网页进行流式处理，所以这个过程不是一次性完成的，可能每解析完一部分网页就执行一次。

图 3.12 浏览器显示网页过程

DOM树可以理解为结构树或者内容树。 浏览器解析HTML文档，将每个元素标签一一转化为DOM节点，即将HTML文档中的标签转化为一棵结构树。 这个解析和构建过程是流线型的，每次浏览器获取 HTML 的一部分时，它都会立即解析它。 以3.1.2节的网页为例，其DOM树如图3.13所示，省略了元素的属性。

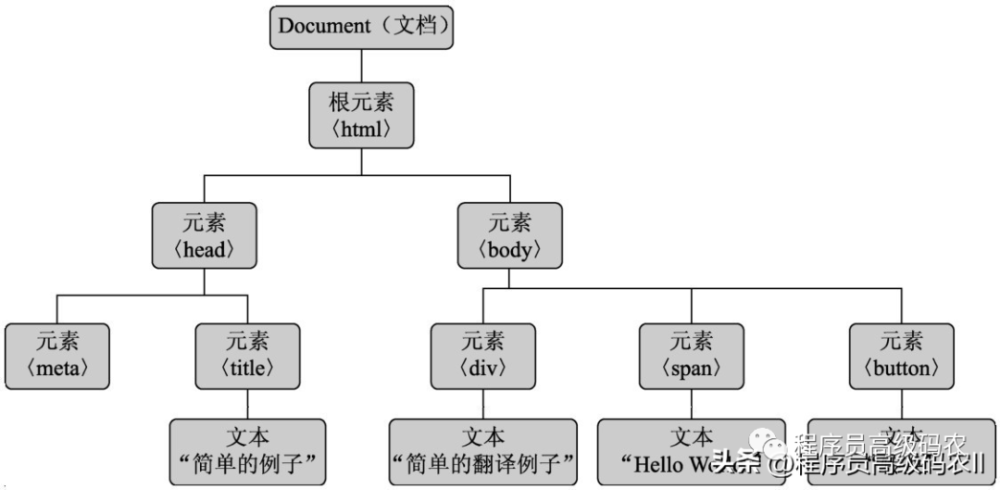

图 3.13 DOM 树

渲染树是网页显示部分的数据结构。 在构建DOM树的同时，还会解析外部CSS文件和元素标签中的样式设置，浏览器会构建对应CSS样式的CSSOM树。 浏览器会利用 CSSOM 树中的视觉属性（如颜色和大小）和 DOM 树中相应的元素来构建另一个结构——表现树。 渲染树对应DOM树，可以简单理解为给DOM树的节点添加视觉属性。 但是渲染树和DOM树并不是一一对应的。 渲染树只记录在浏览器上可以显示的部分。 一些非可视元素（如 ）和一些隐藏元素不会被记录在渲染树中。 仍以3.1.2节中的网页为例，其展示树如图3.14所示。

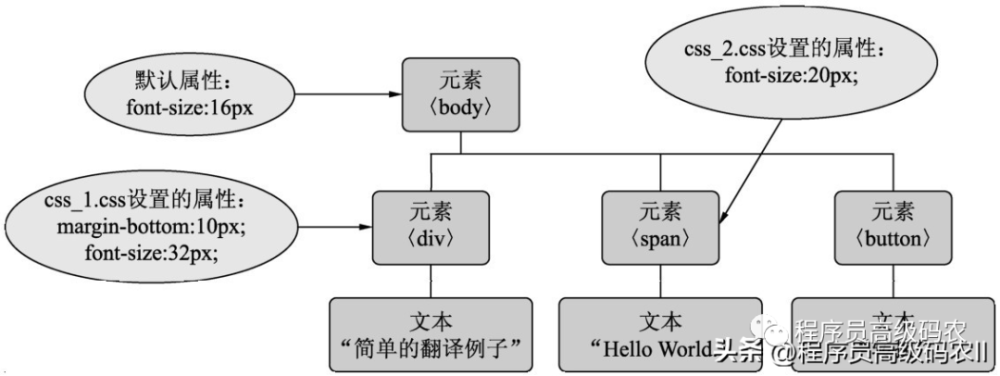

图 3.14 展示树

渲染树构建完成后，进入布局处理阶段。 布局处理阶段主要是根据渲染树和浏览器窗口的大小，计算出每个节点出现在屏幕上的确切坐标。 最后是绘制，也就是绘制网页。

浏览器显示网页是一个渐进的过程，上述过程不是一次性完成的。 浏览器会尽快将内容显示在屏幕上，而不是等到整个 HTML 文档解析完毕才开始构建渲染树和设置布局。

浏览器在不断接收和处理网络资源的同时，也在不断地解析和展示内容。 上面的过程中没有提到JavaScript文件的作用。 浏览器有专门的 JavaScript 解析器来处理 JavaScript 文件。 JavaScript解析器中会有一些预编译过程，但这是内部行为，我们不必太在意。

JavaScript脚本可以响应网页事件（如点击和拖动等），调用浏览器的一些功能（如全屏等），与远程服务器通信（请求数据）等。JavaScript脚本用于网页显示，它最大的作用是修改HTML内容（即可以改变DOM树，一般来说，JavaScript脚本修改HTML内容的操作也称为DOM操作），HTML内容改变后前端技术架构，浏览浏览器会自动重新排列和重新绘制网页以显示新网页。 例如3.1.2节的网页，当点击按钮时，JavaScript脚本会自动改变网页的文本内容。

以上就是前端网页的工作原理。 但是还有一个问题没有说清楚。 3.1.2小节，为什么JavaScript文件的引用要放在末尾，而CSS文件的引用要放在末尾？

这是因为，虽然浏览器对HTML文件进行了流处理，但是JavaScript文件可能会修改HTML的内容，这可能会影响DOM树的结构，进而影响渲染树的构建和后续流程，所以当browser 标签处理完后，会停止对HTML文件的解析，加载JavaScript文件并处理后再继续解析HTML文件。 一般情况下，JavaScript脚本只有在响应事件（比如点击）后才会对HTML元素进行操作，所以把JavaScript引用放在后面有利于DOM树的构建，有利于网页的早期展示。 再者，由于JavaScript脚本可能会操作DOM树，如果放在最开始，可能会因为操作的元素还未构造而导致错误。

由于CSS文件不影响DOM树的结构，所以在浏览器处理标签时会继续解析。 因为css文件会影响渲染树的构建，渲染树的构建会被挂起，直到css文件下载解析完成。 将css文件放入，可以让浏览器尽快加载css文件，有利于渲染树的构建，有利于网页的早期展示。

以3.1.2节的网页为例，解析整个网页的渐进过程如图3.15所示。 其中，粗黑线为构建过程，只反映了DOM树的构建和渲染树的构建，省略了浏览器的两个自发行为，布局处理和绘制。

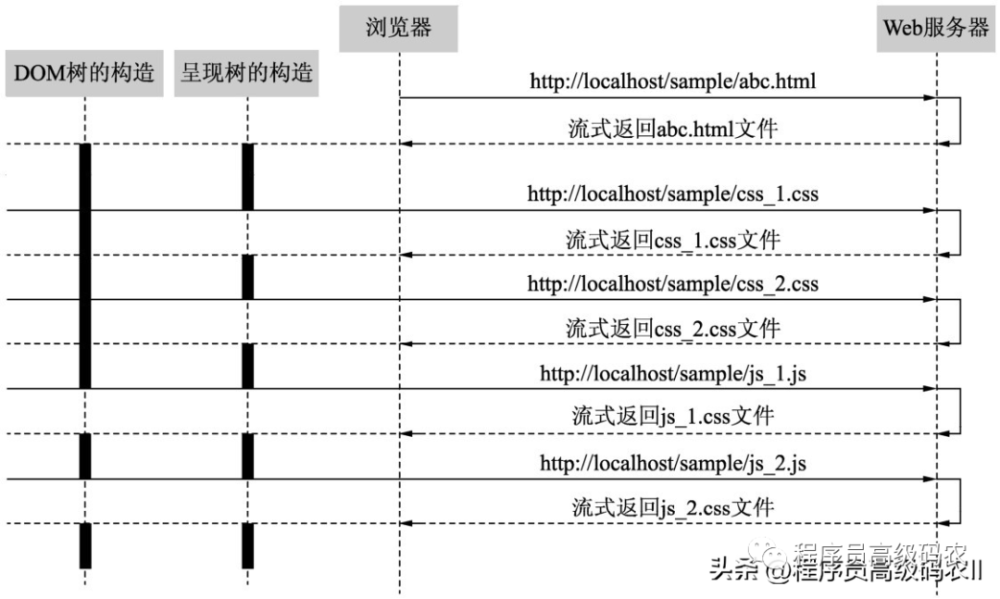

图3.15 网页构建全过程

在不同的浏览器中，具体构建DOM树和渲染树的暂停点和开始点是不同的，但一般还是如图3.15所示。
