封面设计：Gabriel Zegarra

01 两点因素确定设计稿尺寸1.文档大小

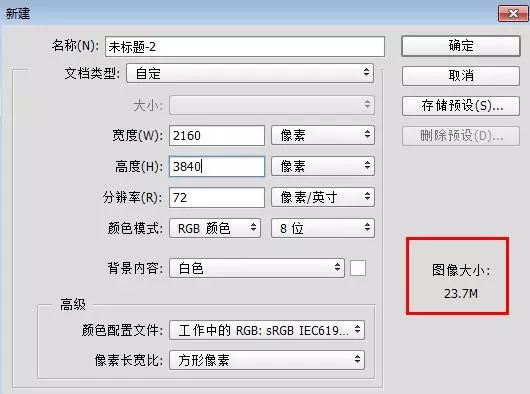

上一篇文章提到，大图缩小比小图放大的损耗小，那我们应该根据最大系统屏幕密度XXXHDPI做设计稿吗？答案是不行的，因为设计稿文档太大， ps容易卡，切图给开发也会增大安装包，所以不能选最大尺寸。

2.市场占比：

下图是我根据今年最热手机型号整理的表格。

从图中可以看出，最热机型屏幕尺寸在5.0以上，屏幕密度在400ppi以上，分辨率主要是1080px*1920px。

我还找了其他相关资料，结果显示分辨率1080px*1920px的市场占比越来越高。

根据上面两点的分析，得出的结论是：按照1080px*1920px尺寸设计，它既限制了文件大小又能满足大多数用户的显示效果。

02 XXHDPI设计稿

1080px1920px刚好是安卓系统屏幕密度XXHDPI的分辨率，这两者的对应关系是谷歌规定的，不必深究，我们只需在ps里新建画布1080px1920px，分辨率72ppi。

（之前的文章说过，画布设置为像素，分辨率不重要，设置多少都可以）

XXHDPI对应3X图，也就是1dp=3px。在Material Design设计规范里，把dp和px换算安卓简单软件制作，就能得到相应控件的尺寸啦。

03 适配

上一篇文章详细讲了安卓系统适配原理安卓简单软件制作，简单的说就是，按照系统屏幕密度适配，但是有系统缩放图片和切倍数图片两种方式。

04 标注

标注的精准度直接关乎到设计稿的还原度，那怎样标注才能省时又省力呢？

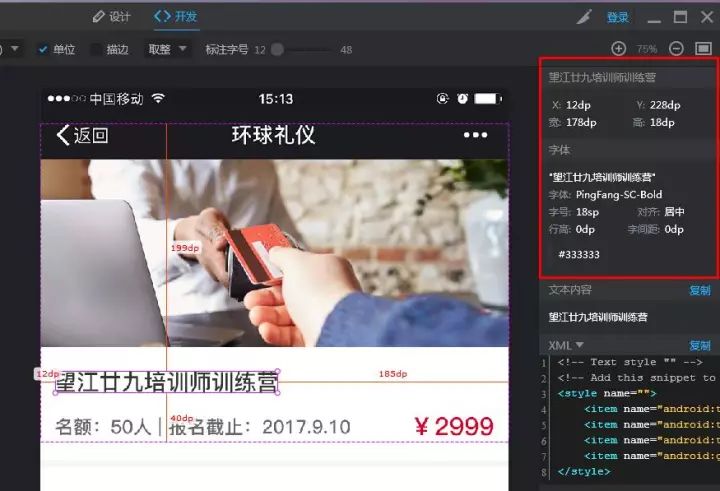

标注软件推荐：PxCook 像素大厨

以前我也用过“标你妹、马克曼、Assistor PS”，综合比较推荐PxCook，它的安装包很小，支持多平台，标注功能非常智能，还能自动生成代码。

PxCook有设计和开发两种模式，设计模式主要用于设计师标注数值，选择安卓设计稿单位就是dp和sp。开发模式主要用于预览标注信息和代码，有了开发模式完全不需要设计师标注好吗，开发需要哪里指哪里。

它的优势体现在：

・能标注图形的圆角，描边，投影，透明度；能标注文字的行高，字间距，对齐方式。反正设计有的信息都能标注。・和ps神同步，在ps里更改元素，pxcp文件会自动更新改标注信息，真的非常赞！！！・重点，免费。

小数问题：像素不能为小数，同样dp也尽量不要设置成小数，避免dp为小数的方法是，假如我们设计的是3X图，那么画布里所有的元素都必须是3的倍数，其他设计稿类似，标注的数值除以3刚好是整数，也就是dp的值。

热区问题：手机屏都有最小触摸范围，如果图标小于这个值，标注的时候记得给小图标加热区。

05 切图

切图和标注一样，也是保证设计稿还原度的重要环节。

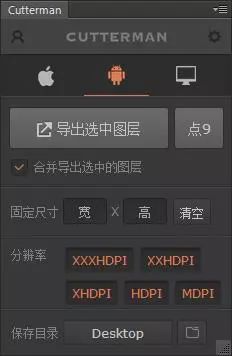

切图软件推荐：Cutterman

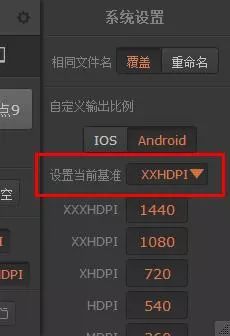

Cutterman是ps的插件，软件包小，推荐安装官方完整版PS cc ，绿色版Ps无法使用。它能切iOS，Android，PC三个平台的图片，切图前记得设置当前基准，即设计稿的尺寸。

和其它切图软件相比，它的操作方便很多，界面功能简单且容易理解，不像Assistor PS，我现在还没明白它切安卓图片的原理，切出来的图片尺寸也不对，完全不知道问题出在哪里。

注意：

・图层不要有相同名称，因为相同名称的切图会被覆盖。・一般安卓切三套图给开发，即xhdpi，xxhdpi，xxxhdpi。

点9图

.9.png是Android开发中使用的图片格式，作用是保证图片在拉伸后显示不失真，主要用于避免圆角、描边、背景纹理等模糊变形，同时还减小了图片资源。

png图片 .9.png图片

主要应用场景：对话框，背景纹理；现在设计风格大多是扁平风格，按钮加渐变和投影的相对少见。

.9图片原理是：通过上边和左边来控制拉伸区域，通过右边和下边来控制内容的显示区域。

.9图片的四个属性：

上方的黑线，指的是水平方向的拉伸区域。水平方向拉伸图片时，只有黑线区域内的图像会被拉伸，黑线两边的图像保持原状，这保证了左右两边的边框圆角和描边不变。

左方的黑线，指的是垂直方向的拉伸区域。垂直方向拉伸图片时，只有黑线区域内的图像会被拉伸，黑线两边的图像保持原状，这保证了上下两边的边框圆角和描边不变。

下方的黑线，指的是该图片作为控件背景时，控件内部的文字左右边界只能放在黑线区域内。

右方的黑线，指的是该图片作为控件背景时，控件内部的文字上下边界只能放在黑线区域内。

注意：

点或线必须是纯黑色#000000

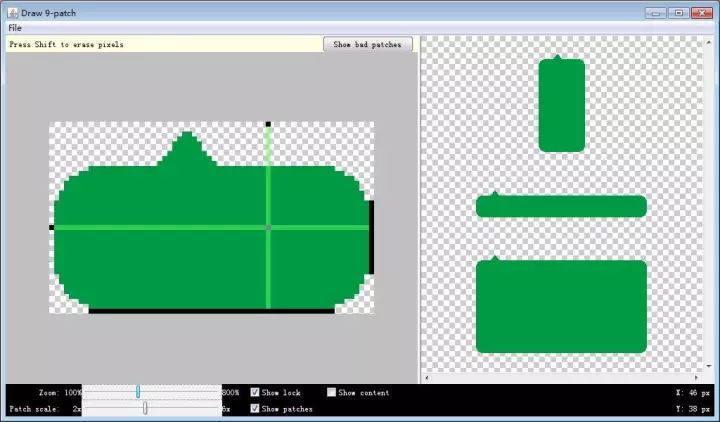

点九图片制作工具：draw9patch

旧版的Cutterman自带点九切图功能，但是新版没有了，可能是点九图使用范围太窄或者开发编译会出问题吧，为了避免出现问题推荐安卓系统自带的工具draw9patch制作点九图

基本操作如下：

1.把需要制作点九的图片保存为最小尺寸的png，以减小图片资源，然后拖入draw9patch。

2.点击鼠标左键画黑线，按住shift点击鼠标左键擦除黑线。上和左是拉伸区域，可以只画一个点，下和右是文字区域，黑线的长度就是内容范围。

3.右侧窗口有实时预览，拖动滑块查看效果，避免出错。

4.制作完成，点击保存即可。详细教程请百度。

图切完了，怎么命名呢？

06 命名规则

命名的规范不是固定的，关键是看公司开发的命名习惯，如果有以前的设计文档可以参照。

一般规范是：分类名称+控件名称+功能+状态.png；不能用中文命名，不要以数字或符号开头，推荐使用英文小写字母命名，使用下划线连接。

举个例子：
