定时器事件定义

定时器事件是根据指定的时间触发的事件。可以用于 开始事件，中间事件 或 边界事件。

<timerEventDefinition>
    <timeDate>2011-03-11T12:13:14</timeDate>
</timerEventDefinition>

<timerEventDefinition>
    <timeDuration>P1D</timeDuration>
</timerEventDefinition>

<timerEventDefinition>
    <timeCycle>R3/PT10H</timeCycle>
</timerEventDefinition>

或者，你可以使用cron表达式指定timeCycle，下面的例子是从整点开始，每5分钟执行一次：

0 0/5 * * * ?

也可以在定时器事件定义中使用表达式，这样你就可以通过流程变量来影响那个定时器定义。 流程定义必须包含ISO 8601（或cron）格式的字符串，以匹配对应的时间类型。

<boundaryEvent id="escalationTimer" cancelActivity="true" 	attachedToRef="firstLineSupport">
     <timerEventDefinition>
       <timeDuration>${duration}</timeDuration>
     </timerEventDefinition>
</boundaryEvent>

定时器边界事件

定时边界事件就是一个暂停等待警告的时钟。当流程执行到绑定了边界事件的环节， 会启动一个定时器。定时器边界事件存在可中断与不可中断两类，可以为boundaryEvent元素设置cancelActivity属性，如果设置为true，那么原来的执行流将会被中断，设置为false，则原来的执行流仍然存在。定时器边界事件在一些限时场景比较合适，例如：一个任务先是由初级工程师处理，当初级工程师1分钟后还没处理完成，就交给高级工程师处理。

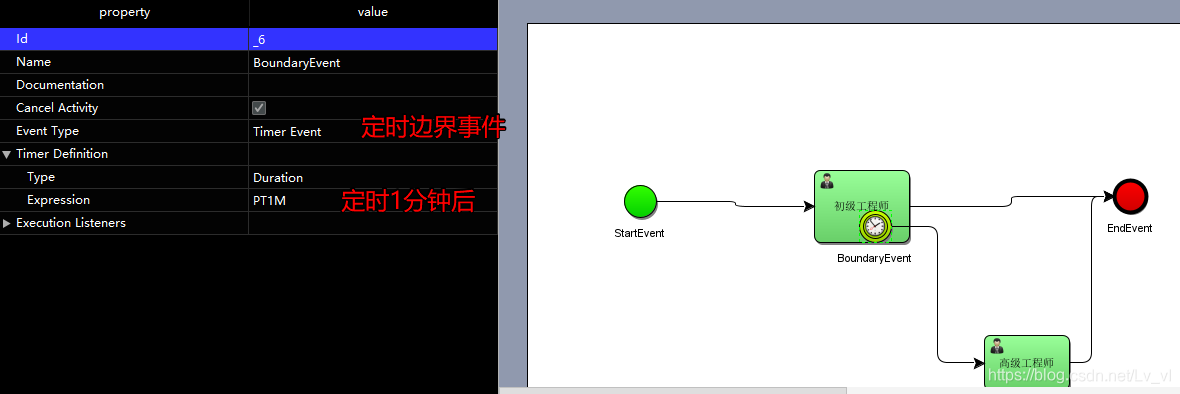

设计流程图

测试

发布流程

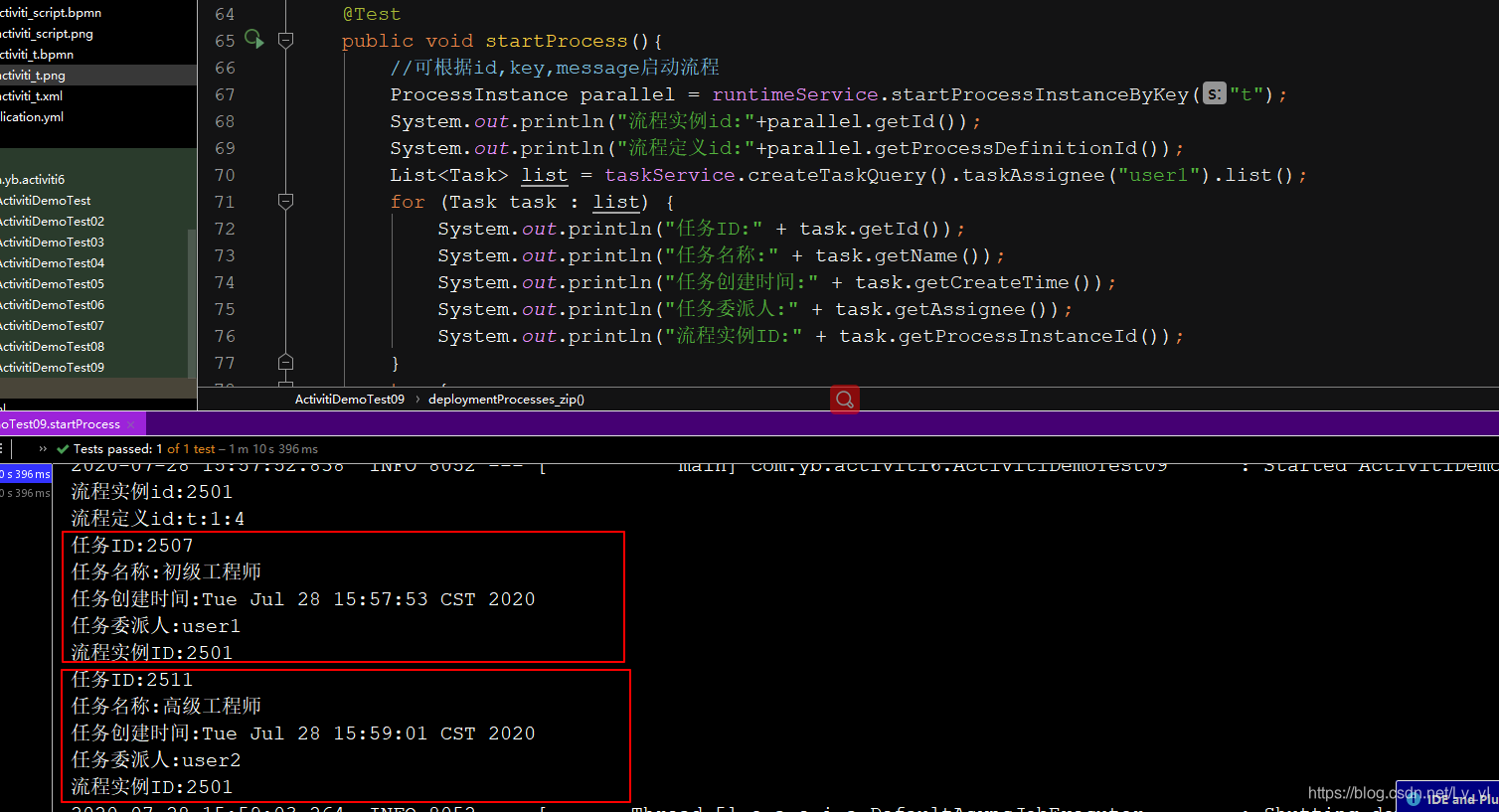

启动流程（测试查询指定用户任务java时间触发事件java时间触发事件，睡眠一分钟后，再次查询任务）

当超时之后，act_ru_timer_job表中的记录会消失

act_ru_task表中的初级工程师会消失，更换为高级工程师

具体流程细节如下

到这里定时边界事件测试完毕。
