java如何排查内存泄露-讲解排查JVM内存问题的思路及思路梳理

一、背景1 前言

遇到过几次JVM堆外内存泄露的问题，每次问题的排查、修复都耗费了不少时间，问题持续几月、甚至一两年。

我们将这些排查的思路梳理成一套系统的方法，希望能给对JVM内存分布、内存泄露问题有更清晰的理解。

2 这篇文章能带给你什么

1.了解JVM的内存分布.

2.更合理地去设置JVM参数。

3.能大大提升排查JVM内存问题的效率。

3 本文的限定范围

JDK版本

JDK8，其他JDK版本可能有所差异。

重点讲解堆外内存

堆内的内存问题文章比较多，一般是dump堆内存，然后分析即可。

4 文章讲解的顺序

1.讲解JVM内存分布，了解有哪些内存区域、JVM参数等。堆内相关的文章比较多，堆外的比较少，所以重点讲解堆外的。

2.讲解排查JVM内存问题的思路。

二、JVM内存分布1 JVM内存分布

【重点中的重点】JVM内存分布图

总体分为堆内内存、堆外内存。

三、【重点】Heap Space(堆内内存)

重点关注新生代、老年代。

1 Young Generation新生代

用于存放新创建的对象，分为一个Eden区和两个Survivor区。

当Young GC发生时会回收该块内存。

2 老年代（Old Generation）2.1作用

主要用于存放生命周期较长的对象。

2.2何时回收

当Old GC发生时会回收该块内存，一般触发Old GC时会伴随着一次Young GC。

2.3参数

-Xmx: 新生代的内存大小

-Xms: Heap的初始大小

-Xmx: Heap的最大大小

2.4 问答配置了Xms，那是不是JVM一启动就使用了这么多的物理内存来划分给Heap？

分情况而定：

(1) 如果未配置了-XX:AlwaysPreTouch，则实际是使用的是虚拟内存，给了一张空头支票，只在首次访问时，例如存放一批新的Java对象数据，但原来申请的内存不够用了，需要新的内存来，这时才需要分配物理内存，也就是通过缺页异常进入内核中，再由内核来分配内存，再交给JVM进程使用。

一般情况，不会配置-XX:AlwaysPreTouch。

(2) 如果配置了-XX:AlwaysPreTouch，则JVM启动时，则不仅分配Xms的大小的虚拟内存，还会使用物理内存、填充整个堆。

配置-XX:AlwaysPreTouch可以提前申请好物理内存，减少程序运行过程中发生的物理内存分配带来的延迟，可以提升性能。例如部署elasticsearch节点时，可以指定该参数，提升性能。

XMX设置多大合适？

一般的应用，XMX可以设置为物理内存的1/2到2/3，较充分地去利用内存。

需要较多地使用Heap外内存应用，物理内存不要超过1/2，例如ElasticSearch、RocketMQ-broker、Kafka等中间件，需要大量读写文件，操作系统需要大量的Page Cache，才能有足够的缓存提高性能，所以JVM Heap不要过大，以预留给非Heap的其他内存。

四、【重点】Non-Heap Space(非堆内存、堆外内存)1 什么是堆外内存

Non-Heap Space 翻译为非堆内存，也被称为Off-Heap(堆外内存)java如何排查内存泄露，大家习惯于叫这部分内存为堆外内存。查看了很多国内外文章java如何排查内存泄露，对于这块内存，没有很统一的定义。

较可信的是分为下面两种定义：

(1) 广义上的Non-Heap

除开Heap以外的所有内存，包括MetaSpace、NativeMemory(JNI Memory、Direct Memory等)、Stack、Code Cache等。

下面讲解的Non-Heap是针对于广义的定义。

(2) 狭义上的Non-Heap

只包含Metaspace、code_cache。

注意：

监控系统里会有Non-Heap的监控，例如SkyWalking、Arthas的Non-Heap指标，都是通过JDK自带的MemoryMXBean方法获取的。

所以一般监控系统采集的Non-Heap只是Heap以外的一部分内存！还需要留意NativeMemory等等内存。

监控数据示例；

对应的代码：

java复制代码@Override
public long getNonHeapMemoryMax() {
  return memoryMXBean.getNonHeapMemoryUsage().getMax();
}
@Override
public long getNonHeapMemoryUsed() {
  return memoryMXBean.getNonHeapMemoryUsage().getUsed();
}

2 【重点】MetaSpace(元数据空间)

用于存储类元数据（如类定义和方法定义）的内存区域。Metaspace 在 JDK 8 中取代了永久代（PermGen）。

2.1 相关参数

-XX:MetaspaceSize=

-XX:MaxMetaspaceSize=

-XX:MetaspaceSize 参数设置了元空间的初始大小，在 JDK 8 中，-XX:MetaspaceSize 参数的默认值为 21 MB。。当元空间使用量达到这个值时，JVM 将触发 Full GC(也会附带younggc) 来尝试回收不再需要的类元数据以及相关资源。

如果回收后元空间仍然无法满足需求，那么 JVM 将尝试扩展元空间的大小。

问答：很多同学奇怪，我们有时看到某些应用启动一段时候，堆内存使用量不高，为何会发生一次FULL GC？

这很可能是因为应用的JVM参数里没有设置-XX:MetaspaceSize，或者-XX:MetaspaceSize设置的比较小。

-XX:MaxMetaspaceSize 参数设置了元空间的最大大小。元空间会根据需要动态扩展，但不会超过这个设置的最大值。当元空间使用量超过这个值时，JVM 将触发 Full GC(也会附带younggc)，尝试回收不再需要的类元数据以及相关资源。如果回收后元空间仍然无法满足需求，那么 JVM 将抛出java.lang.OutOfMemoryError: Metaspace错误。因此，这个参数既与 Full GC 相关，也与 OOM 相关。

2.2 问答如何合理设置-XX:MaxMetaspaceSize参数？

建议JVM启动参数指定-XX:MaxMetaspaceSize，一般大小256M足够，因为默认值无限大，如果出现频繁加载class等情况，容易出现OOM。

2.2 OOM异常

OOM报错： java.lang.OutOfMemoryError: Metaspace

3 Native Memory(本地内存)3.1 Direct Memory(直接内存)

是Java NIO 框架引入的一种内存分配机制，允许在堆外分配内存以便更高效地执行 I/O 操作，通常用于NIO网络编程，JVM使用该内存作为缓冲区，提升I/O性能。

创建 Direct Buffer 的方法

ByteBuffer.allocateDirect()

该方法分配内存:内部用的是unsafe.allocateMemory(size)方法,但不属于Java NIO库的一部分，

且jdk官方不推荐直接使用unsafe.allocateMemory(size)方法，该方法不受-XX:MaxDirectMemorySize参数控制，容易导致内存被无节制地使用，所以推荐ByteBuffer.allocateDirect()方法分配内存。

相关参数

-XX:MaxDirectMemorySize=

如果未设置-XX:MaxDirectMemorySize，默认值等于Xmx。

可指定最大直接内存大小，DirectMemory会超过MaxDirectMemorySize前，触发FULL GC(也会附带Young GC)，堆内DirectByteBuffer等会对象回收时，会触发对象的clean逻辑，释放该对象关联的DirectMemory，当gc后还是不够，就会OOM。

问答：如何合理设置-XX:MaxDirectMemorySize参数？

因为默认值等于Xmx，所以建议指定一下MaxDirectMemorySize，Netty等框架会用到DirectMemory，且一般设置1G足够。

框架和中间件

Netty(底层使用Java NIO技术)、Java NIO库(Java NIO库本身使用直接缓冲区进行高性能网络和文件I/O操作)等。

当申请堆外内存时，NIO 和 Netty 会比较计数器字段和最大值的大小，如果计数器的值超过了最大值的限制，会抛出 OOM 的异常。

OOM结果

NIO 中是：OutOfMemoryError: Direct buffer memory。

Netty 中是：OutOfDirectMemoryError: failed to allocate capacity byte(s) of direct memory (used: usedMemory , max: DIRECT_MEMORY_LIMIT )

3.2 JNI Memory(JNI内存)

JNI (Java Native Interface) memory是指Java应用程序与本地代码交互时使用的内存。Java Native Interface (JNI) 是 Java 与本地（如 C 或 C++）代码进行交互的桥梁。

JNI方法

使用方式：在Java中使用native关键字定义方法，并在C/C++代码中实现相关的本地方法。

示例：

java复制代码private native int inflateBytes(long addr, byte[] b, int off, int len);

该native方法内部也会申请内存用以存储数据，这部分内存属于JNI内存的一部分。

参数

无特定的 JVM 参数，但需要在本地代码中管理内存分配和释放。

注意：与-XX:MaxDirectMemorySize=无关。

JNI内存分配过程

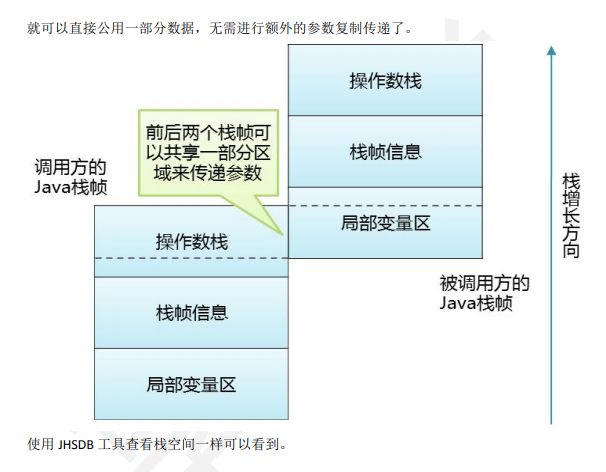

4 Stack(栈内存)4.1 Stack介绍用于存储线程执行过程中的局部变量、方法调用、操作数栈等。栈内存由JVM自动管理，每个线程都有一个独立的栈。栈内存与堆内存相互独立，它们之间不共享数据。分为VM Stack(Java虚拟机栈)、Native Stack(本地方法栈)4.2 分类(1) VM Stack(Java虚拟机栈)

用于存储线程执行Java方法时所需的信息。

当一个方法执行完成后，其对应的栈帧会从栈中弹出，释放该方法所占用的内存空间。

每个线程对应一个Java线程栈，大小由-Xss参数控制，默认是1M，当超过1M会报错StackOverFlowError。

(2) Native Stack(本地方法栈)

用于存储本地方法（通过Java Native Interface，JNI调用的方法）的信息。

本地方法栈与Java虚拟机栈的主要区别在于，它是为本地方法提供内存空间，而不是Java方法。

5 特殊内存5.1 MMap介绍

底层用的操作系统的mmap，将文件或文件的一部分映射到内存中的技术，通过内存映射文件可以实现高效的文件读写操作。

使用方式

java复制代码FileChannel fileChannel = FileChannel.open(Paths.get("a.txt"), StandardOpenOption.READ, StandardOpenOption.WRITE); // 以读写的方式打开文件通道
MappedByteBuffer buf = fileChannel.map(FileChannel.MapMode.READ_WRITE, 0, fileChannel.size()); // 将整个文件映射到内存

参数

无特定的 JVM 参数。

注意：与-XX:MaxDirectMemorySize=无关。

框架和中间件

Lucene、RocketMQ、Kafka等。

注意mmap不属于JVM进程占用的内存!

当使用java.nio.channels.FileChannel#map方法时，分配的内存实际上是由操作系统管理的，并不是由JVM管理。这部分内存是映射到文件的内存区域，又称为内存映射文件（Memory-Mapped File）。在操作系统中，这部分内存被分类为文件缓存，而非Java进程的私有内存。

内存映射文件允许将文件或文件的一部分映射到进程的地址空间。一旦建立了映射，进程可以像访问常规内存一样访问文件。操作系统会负责将对映射内存的更改写回磁盘。

因此，当你使用一些命令（如ps、top）查看Java进程的内存使用时，这部分内存映射文件的使用量并不会直接计算到进程的私有内存中。这部分内存使用在某种程度上是透明的，但仍然受操作系统的文件缓存管理。

在Linux系统中，可以通过查看**/proc/meminfo**文件来获取关于内存映射文件的信息。

该结论基于实验：使用mmap方式写入2G文件，用arthas的memory命令查看JVM进程对应mmap使用量，已经是2G，但实际JVM的内存占有量，只有703M，这是因为mmap的内存是由操作系统控制的，不算在进程占用。

内存分配过程

五、【重点】内存排查工具1 堆内内存相关工具

整理了堆内内存相关的工具。

建议从上往下逐一执行命令，从整体到局部，逐步排查出具体的问题。

2 堆外内存相关工具

不同的内存区域可以使用不同的命令进行排查，同时也留意合理设置对应内存区域的参数。

六、JVM内存使用量过大问题排查思路1 整体的排查思路

使用量大原因一般分为

1.数据量大，自然使用量大

2.JVM内存泄露，导致可以释放的内存未释放

JVM内存泄露:

在JVM运行过程中，由于(1)未正确释放不再使用的内存 (2)或者执行内存释放步骤后内存却未回收，导致内存占用持续增长，甚至最终耗尽导致OOM(内存溢出)的现象

发现问题、提前预知问题

依赖于监控告警：falcon、prometheus、troy等，主要是内存、GC相关

发现问题、提前预知问题

先止损，一般处理方式是通过重启，或者手动触发fullgc。

保留现场

如果条件允许一定不要直接操作重启、回滚等动作恢复，优先通过摘掉流量的方式来恢复，例如：通过dubbo控制台将某个provider实例禁止访问。

然后将堆(手工dump、或者指定-XX:+HeapDumpOnOutOfMemoryError)、栈(jstack命令导出)、GC 日志等关键信息保留下来，不然错过了定位根因的时机，后续想要复现、解决的难度将大大增加。

确定是那个进程的问题

当出现内存问题时，需要确认是那个进场的问题。

当发生进程A被操作系统的OOM-killer杀掉时，可能不是A的问题，可能是进程B占用内存过多，导致系统内存不够用，

然后触发OOM-killer计算出oom分数(根据内存、进程运行时间等打分，参考文档)，选择杀掉了进程A。

分析日志

分析应用日志是否有outofmemory等关键字；

分析系统日志/var/log/messages或者dmesg观察outofmemory的情况、进程运行的记录；

分析应用GC日志；

查找不同内存区域占比、判断可疑的内存

根据命令、监控平台，逐个分析内存区域大户：Heap、MetaSpace、DirectMemory、JNI Memory。

分析可疑内存数据内容

分析内存占用大的区域中的数据，也可以辅助定位对应源码。

分析可疑内存调用栈

对于java而言，推荐使用arthas的trace和stack命令，但是arthas无法对native方法进行拦截，此时可以借助jstack或者arthas拦截可能调用native方法的上层方法。

对于JNI Memory，这块内存是C、C++等native方法相关的，需要用gperftools、gdb等工具进行分析。

复现问题

在没有了解问题原因、内存增长规律的情况下，想要复现问题，有时是很困难的！可能要花费很长时间、且需要些运气。

所以我们尽量保留问题现场，方便找出规律。

内存泄漏按发生方式来分类：

按发生方式来分类

说明和示例

复现难度

周期性增长

例如有的可能是定时任务触发才发生，但定时任务可能一周才跑一次

周期越长，排查难度越大。

常发性内存泄漏

发生内存泄漏的代码会被多次执行到，每次被执行的时候都会导致一块内存泄漏

容易重现

偶发性

发生内存泄漏的代码只有在某些特定环境或操作过程下才会发生。例如：只有某个执行步骤中执行到某个if段才会发生

一般难度较大

常发性内存泄漏

一般难度较大

一次性内存泄漏

发生内存泄漏的代码只会被执行一次。例如，只有应用启动过程中，或者某个类初始化时才会发生

一般难度较大

隐式内存泄漏

程序在运行过程中不停的分配内存，只有在特殊情况下才会回收。(1) 需要到达一个极限才会进行回收，例如：如果没有设置metaspace最大大小，但是一直加载class，当触发fullgc可回收metaspace，但是直到内存不够也未能触发过fullgc。(2) 存在内存碎片，虽然执行了释放内存的步骤，但是实际并未是否内存。例如ptmalloc内存分配库导致的内存泄露问题。

一般难度较大

修复问题

JVM内存问题一般是代码问题、JVM参数问题、malloc内存分配库等，针对不同类型的问题进行修复。

七、案例

案例遇到比较多：

1.(1) 不合理地使用fastjson，导致频繁地在创建、加载class (2)未设置-XX:MaxMetaspaceSize 导致了内存一直增长，直到OOM

2.JNI Memory内存泄漏

3.JVM参数-XX:SoftRefLRUPolicyMSPerMB和metaspace导致的fullgc

4.vim命令编辑文件导致的业务应用的进程被oom-killer杀掉

案例需要比较长的文章来说明，这些后续再另外写文章补充吧。
