电子围栏前端-电子围栏系统方案

前言：

大家好，我是雪哥。 电子围栏系统是周界防御系统中一个非常重要的子系统。 如何设计这样的系统？ 这样的计划怎么写？ 今天来看看吧！

文本

一、系统设计思路

系统的具体要求和安全防范、系统及配套设备的相关规定旨在满足以下要求： (1) 能防止人员非法进入防护区；

(2)防盗器外形美观，设备符合中国和国际质量认证； (3) 先进的智能安全系统；

(4)具有全天候报警功能，关键部位报警；

(5)设备选用符合国内、国际标准认证，适应我国国情；

(6) 整个系统采用先进设备，技术领先，可靠性高，使用方便，经久耐用，匹配性好，具有一定的自我保护能力。

2.系统概述

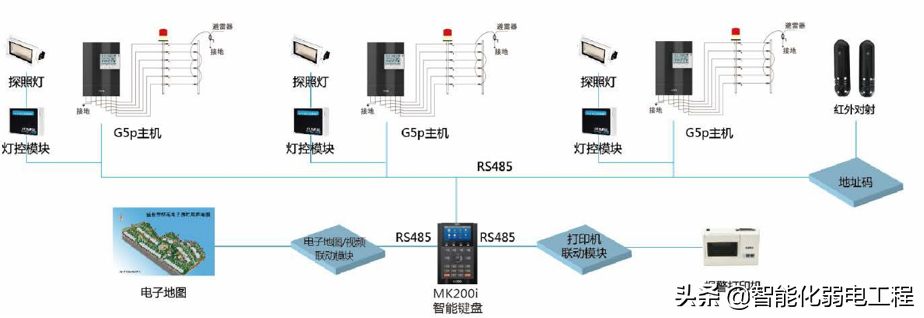

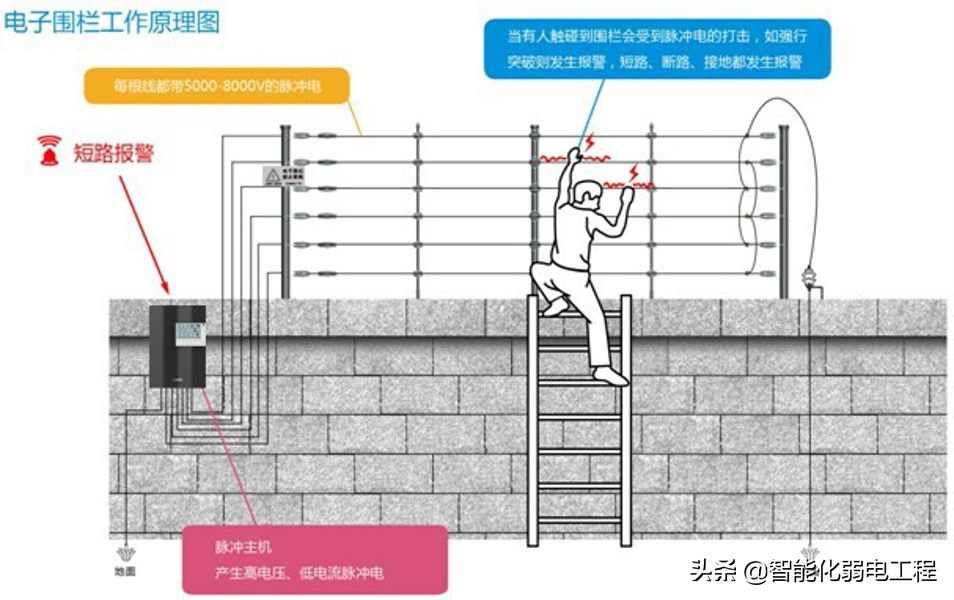

它由报警探测器、防区模块、传输网络、报警主机和管理工作站组成。 结合建筑围墙形式，采用电子围栏围合小区周界，共设置6个报警区域。 当非法攀爬触及电子围栏时，系统通过报警模块盒将信息传送至监控中心，监控中心同时弹出画面。 报警器响起提醒电子围栏前端，监控中心可通过键盘消除报警。 电子围栏设备的电源取自监控中心的UPS配电箱。 下图为脉冲电子围栏的工作原理图：

三、总体结构

3.1 前端设计

电子围栏前端部分是电子围栏系统的重要组成部分。 为了保证整个电子围栏系统的正常运行和长久的使用寿命，电子围栏前端必须具备耐高压、防污、抗氧化、耐腐蚀等基本功能。

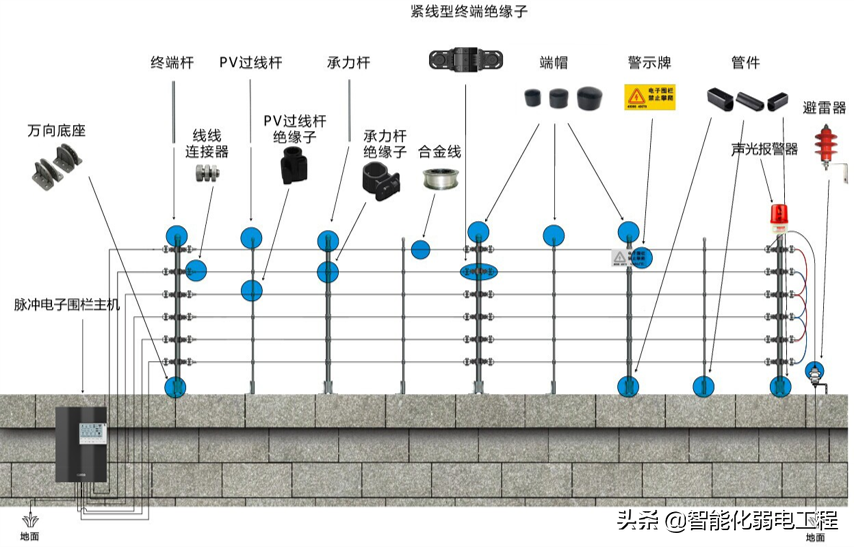

电子围栏由接线杆、承载杆、光伏电线杆、光伏杆绝缘子、围栏合金线、警示牌、电线拉紧器组成。 根据场地周围情况电子围栏前端，可采用立式、倾斜式、L型护栏支架，并根据场地围墙情况选择合适的支架和安装方式。

系统前端电子围栏安装在围栏顶部上方，围栏高度应在1.8m以上。 根据《脉冲电子围栏

及其安装和安全运行——GB/T7946-2015》要求电围栏前端采用6线制，线间距为3以下

第一根线是12CM； 上面三根线约15CM，底部合金线离墙12CM左右。

为了更好地起到震慑作用，每10米悬挂一个警示牌。

合金丝丝张力：30-50kg。

合金丝直径：Φ1.8mm高强度、低电阻、耐腐蚀的特种合金丝。 中间杆间距：一般在4-5米左右。

按照《脉冲电子围栏及其安装与安全运行-GB/T7946-2015》的要求，每100米划分一个防区。

3.2 报警方式

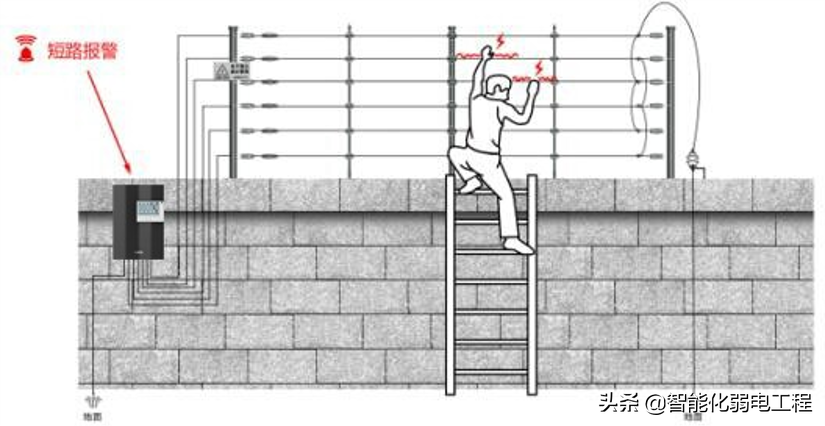

短路报警：当合金丝左右短路或上下短路时，立即报警，同时液晶屏点亮并有报警声提示。

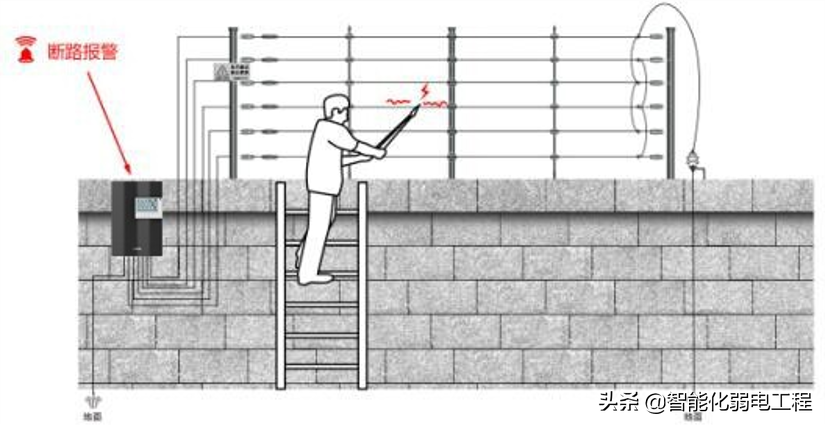

断路报警：触碰任意一根栅栏线都会被脉冲电击中，同时触及两根栅栏线

电线会触电，因此保护非常严格。 当入侵者试图切开围栏强行闯入时，就会发出警报。

3.3 信号系统传输

RS485总线接线要求：

拓扑采用手拉手结构，不支持环型或星型连接。

总线到各节点的引出线长度应尽可能短，以尽量减少引出线反射信号对总线信号的影响。

需要注意总线特性阻抗的连续性，在阻抗不连续点会发生信号反射。 以下几种情况容易出现这种不连续：总线的不同部分使用不同的电缆，或者总线的某一部分上的节点太多，或者从某个节点引出的分支太长。

RS-485总线长度不能超过1000m。 如果超过1000m，请使用中继器或选择带光口的脉冲主机。

220KV及以上变电站，屏蔽双绞线需外包镀锌钢管。

RS-485总线布线时，220V电源线或其他电源线必须与RS-485屏蔽双绞线分开走线。

RS485信号线应采用屏蔽双绞线，推荐型号：RVSP2×1.5mm²。

网络布线要求：

每根网线的两端都要打上独立的标记，比如“A1”两端都贴上白色标签。

布线过程中，网线不允许弯曲，网线不能有任何破损。 一定要爱护好网线，比如把网线捆扎好，不要踩到网线，提东西的时候不要撞到网线等。

本项目使用的网线为Cat5e非屏蔽双绞线。

网线与强电交叉或平行走线时，网线和电源线不能敷设在同一管槽内，网线和电源也不能插在同一墙孔内。

每根网线的长度不要超过一百米，以防衰减。

光纤布线要求：

光纤应为G652单模光纤，光纤与主机接口型号：FC/APC。

室外直埋光缆时，应选用铠装光缆。 架空时，可选用黑色塑料外护套带两道或两道以上肋条的光纤。

在光纤布线中，光纤端接和维护应由经过严格培训的技术人员进行。 一次布放的长度不宜过长（一般为2km），走线应从中间向两侧走线。

施工时注意不要使光缆承受重压或被硬物压伤； 此外，牵引力不应超过最大铺设张力。 光纤转弯时，其转弯半径应大于光纤本身直径的20倍。 光纤穿墙时应加带保护口的塑料保护管，管内应填充阻燃填料。

3.4 系统电源

铭接线管：

外露的布线管应水平平整，垂直排列整齐。

管夹应固定，管夹应安装在距端子和弯头中点150mm～500mm范围内； 管夹应安装在距箱、箱、柜等边缘150mm至500mm范围内。

线管转弯的弯曲半径不应小于被穿入电缆的最小允许弯曲半径，且不应小于管子外径的6倍； 暗管外径大于50mm时，不应小于10倍。

埋地铺设：

室外敷设的管线管道，埋深不应小于0.7m，壁厚应大于等于2mm； 当埋在坚硬的路面下时，应加钢套管。

进出建筑物的管线管道宜做防水坡度，坡度不宜大于15‰。

电缆敷设：

电缆两端应有防水、耐摩擦的永久性标签，标签文字应清晰准确。
