一、概念设计

概念设计的目的就是为了建立概念数据模型，概念数据模型也称为高级数据模型，之所以称为高级数据模型是因为它更接近于人的思维，而不是机器的思维，相比于关系模型更容易理解，此处的高级和低级的概念，与程序语言领域的高低级是一样的。我们通常称Java语言为高级语言，汇编语言为低级语言，是因为高级语言对于我们而言要比汇编语言更容易理解。

关于概念数据模型，我们一般都会采用E-R图进行描述。E-R图的规则如下：

1.实体采用矩形框，联系采用菱形框，属性采用椭圆形框。

2.实体、联系、属性必须使用文字描述，文字写在框内，实体和属性使用名词数据库概念设计的概念，联系使用动词或者动宾短语，例如：发送消息。

3.实体的主键属性的文字描述需要加下划线。

4.实体联系的数量关系需要标在实体与联系之间的线段上。

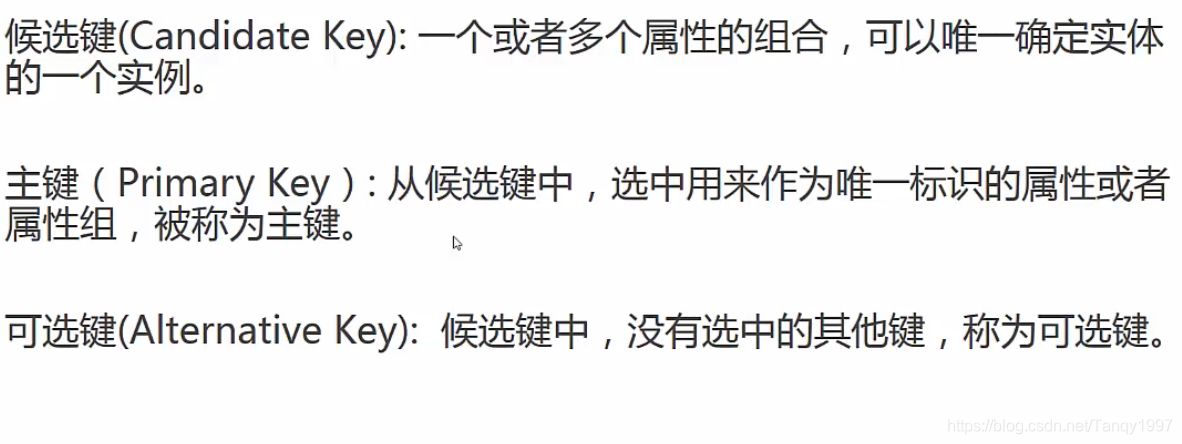

4.键约束。唯一标识实体大家都知道是用主键，那么如何唯一表示联系呢？答案是用键约束，键约束是如何确认的呢？它分为3种情况：

（1）联系为1：1时，键约束存在双方。

（2）联系为1：n时，键约束存在于n方。

（3）联系为m：n时，不存在键约束。

键约束在E-R图中的表示方法如下：

即存在键约束的一方需要画一个箭头指向联系。

二、逻辑设计

1.所有实体都需要单独转化成表。

2.联系需要分情况讨论（在此我们仅讨论二元联系）：

（1）联系上有属性。

无论联系的数量关系是什么，都需要转化成一张表，同时联系所关联的实体的主键都需要移入这张联系表。至于这张表的主键确定需要分三种情况：

A. 联系的数量关系为1：1时，两个实体主键任选一方作为联系表的主键。

B. 联系的数量关系为1：n时，n方实体动得主键作为联系表的主键。

C. 联系的数量关系为m：n时数据库概念设计的概念，两个实体主键共同作为联系表的主键。

（2）联系上无属性。

A. 联系的数量关系为1：1时，联系无需转化成表，任选一方主键移到另一方表中做外键。

B. 联系的数量关系为1：n时，联系无需转化成表，把1方主键移入到n方做外键。

C. 联系的数量关系为m：n时，联系需要转化成表，m和n方主键共同作为联系表的主键。

通过上述方法进行逻辑设计，从E-R图转化而成的关系模型，可以至少达到3NF范式。
